| एमओक्यू: | 1 पीसीएस |
| कीमत: | negotiable |
| मानक पैकेजिंग: | निर्यात के लिए सूट |
| वितरण अवधि: | पुष्टि की गई |
| भुगतान विधि: | टी / टी, पेपैल, वेस्टर्न यूनियन |
| आपूर्ति क्षमता: | 1000PCS/माह |

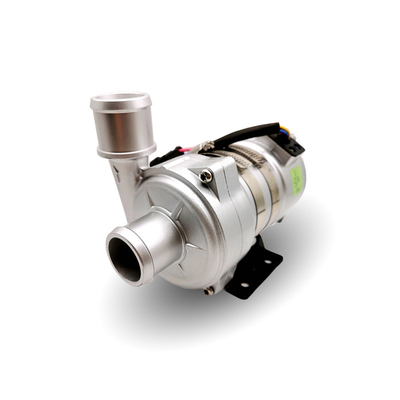

OWP-BL43-408T BLDC वाटर पंप, विभिन्न हीटिंग और कूलिंग परिसंचरण प्रणालियों के लिए एक अत्यधिक कुशल और अभिनव समाधान है।यह जल पंप हाइब्रिड बसों के लिए बेजोड़ प्रदर्शन और विश्वसनीयता लाता है।, हाइब्रिड यात्री कारें, इलेक्ट्रिक वाहन, ट्रेनें, जहाज और बहुत कुछ।
एक केन्द्रापसारक पंप और चुंबकीय बल संचरण से सुसज्जित यह जल पंप सुचारू और कुशल संचालन सुनिश्चित करता है।उच्च दक्षता ब्रशलेस डीसी मोटर न केवल बिजली की खपत को कम करता है बल्कि लंबे समय तक सेवा जीवन भी प्रदान करता है, लंबे समय तक इष्टतम प्रदर्शन प्रदान करता है।
OWP-BL43-408T को विभिन्न परिचालन स्थितियों के अनुकूल बनाने के लिए डिज़ाइन किया गया है, इसकी व्यापक परिचालन तापमान रेंज के लिए धन्यवाद। यह 18V से 32V (24V) की वोल्टेज रेंज के भीतर निर्बाध रूप से काम कर सकता है,विभिन्न बिजली प्रणालियों के साथ संगतता सुनिश्चित करना.
इस पानी के पंप के मुख्य लाभों में से एक प्रवाह को नियंत्रित करने में इसकी बहुमुखी प्रतिभा है।पंप आपकी आवश्यकताओं के अनुसार सटीक और सुसंगत जल प्रवाह सुनिश्चित करता हैयह विभिन्न अनुप्रयोगों के लिए अतिरिक्त सुविधा और दक्षता प्रदान करता है।
इस पानी के पंप के डिजाइन में सुरक्षा के पहलुओं को भी प्राथमिकता दी गई है। इसमें रिवर्स पोलरिटी सुरक्षा, ड्राई रनिंग सुरक्षा और ओवरवोल्टेज जैसी स्थितियों के खिलाफ सुरक्षा शामिल है,यह सुरक्षा उपाय मन की शांति प्रदान करते हैं और पंप और समग्र प्रणाली को नुकसान से बचाते हैं।
इसके अतिरिक्त, OWP-BL43-408T डायग्नोस्टिक सिग्नल आउटपुट प्रदान करता है, जिससे आसान निगरानी और समस्या निवारण संभव हो जाता है।यह उन्नत कार्यक्षमता कुशल रखरखाव सुनिश्चित करती है और प्रणाली के समग्र प्रदर्शन और विश्वसनीयता को बढ़ाती है.
अपने असाधारण प्रदर्शन, स्थायित्व और व्यापक अनुप्रयोग बहुमुखी प्रतिभा के साथ,OWP-BL43-408T BLDC वाटर पंप हाइब्रिड वाहनों में हीटिंग और कूलिंग परिसंचरण प्रणालियों के लिए आदर्श विकल्प हैइस उल्लेखनीय पानी पंप के साथ कुशल और विश्वसनीय जल परिसंचरण का अनुभव करें।
विशेषताएं
◆सेंट्रीफ्यूगल पंप
◆चुंबकीय बल संचरण
◆उच्च दक्षता ब्रशलेस डीसी मोटर, कम बिजली की खपत, उच्च दक्षता, लंबी सेवा जीवन।
◆व्यापक परिचालन तापमान के साथ
◆सीएएन संचार इंटरफेस नियंत्रण
◆निरंतर प्रवाह नियंत्रण के साथ
◆विपरित ध्रुवीयता संरक्षण
◆शुष्क चलने से सुरक्षा
◆ओवर वोल्टेज, ओवर करंट सुरक्षा
◆अतिभार, अतितापमान संरक्षण
तकनीकी विवरण (तरल पदार्थ के संपर्क में संबंधित भाग)
पंप के सिर के आवासः ड्रम कास्टिंग एल्यूमीनियम मिश्र धातु
इम्पेलर: पीपीएस+जीएफ
ढाल गुहाः पीपीएस+जीएफ
शाफ्ट आस्तीनः कार्बोरुंडम कम्पोजिट सामग्री
शाफ्टः स्टेनलेस स्टील ((3CR14) शाफ्ट
चुंबक आवासः पीपीएस प्लास्टिक कैप्सूल
सील रिंगः ईपीडीएम
ईएमसीः ग्रेड 3
शोरः≤60dB
ड्राइविंग डिवाइस (मोटर सहित)
ड्राइविंग रोटर: पीपीएस प्लास्टिक कैप्सूल मैग्नेट
स्क्रू और नट्स: SUS 304 स्टेनलेस स्टील
ड्राइविंग मोटरः ब्रशलेस डीसी मोटर
मोटर तार फ्रेम: पीपीए जीएफ
पंप आवासः रेत झड़ने और एनोडाइजिंग + पीई पाउडर कोटिंग के साथ डाई-कास्टिंग एल्यूमीनियम केस।
ब्रैकेटः स्टील
ब्रैकेट रिंगः यूएस 304 स्टेनलेस स्टील
IP68 रेटिंग के आधार पर जलरोधक (en60529)
कनेक्टर का मॉडलः 325304061AAH (मिश्रित प्लग 325304061AMH)
नोजल व्यास:41 मिमी (1.61 इंच)
पैरामीटर
■ तापमान सीमा
मध्यम तरल तापमानः -40°C से +85°C (-40°F से +185°F)
परिवेश का कार्य तापमानः -40°C से +120°C (-40°F से +248°F)
भंडारण तापमानः-40°C से +70°C (-40°F से +158°F)
(100 °C तक, लेकिन यह सेवा जीवन को छोटा करेगा)
■ सिस्टम दबाव
-0.2 से 2.5 बार (100°C (212°F) ।
सेवा जीवन नामित वोल्टेज और 36°C ((86°F) परिवेश के आधार पर 20,000 घंटे से अधिक है
तापमान।
■ वोल्टेज रेंज
नामित 24V पानी पंप, काम करने योग्य सीमा 18V - 32V
यद्यपि मोटर को एक विस्तृत वोल्टेज और तापमान रेंज में इस्तेमाल किया जा सकता है, लेकिन अत्यधिक या बहुत अधिक
कम वोल्टेज और तापमान मोटर के सेवा जीवन को प्रभावित करेगा, पंप नहीं किया जा सकता है
ताप विकिरण के संपर्क में।
मध्यम तरल: तरल मिश्रण (जल जिसमें 60% से कम ग्लाइकोल होता है)
■ विद्युत पैरामीटर
आवेदन दिशानिर्देश
OWP-BL43-408T श्रृंखला के पंप ऐसे केन्द्रापसारक पंप होते हैं जिन्हें पूर्व-भरे हुए होने की आवश्यकता होती है। पंप को प्रणाली की सबसे निचली स्थिति में स्थापित किया जाता है ताकि यह सुनिश्चित किया जा सके कि इम्पेलर हमेशा तरल में डूबता रहे।या बिजली चालू करने से पहले पंप पूर्व भरा.
1: पंप सूखी चलने नहीं होना चाहिए, भले ही यह सूखी चलने के लिए 15 मिनट के लिए कर सकते हैं (15 मिनट सूखी चलने के बाद, यह स्वचालित रूप से बंद हो जाएगा), सूखी चलने शोर करेगा,भी शाफ्ट और शाफ्ट आस्तीन के लिए घर्षण में वृद्धि.
2पंप के इनलेट को जोड़ने के लिए अनुशंसित व्यास पाइप का प्रयोग करें, यदि आप छोटे व्यास के नली पंप इनलेट का उपयोग करते हैं, पंप में नकारात्मक दबाव के कारण,बाहर की हवा पाइपलाइन के माध्यम से पंप में प्रवेश करने के लिए आसान है, यह पंप प्रदर्शन गिरावट, और यह भी हवा
बुलबुले पंप को नुकसान पहुंचाते हैं।
3: पंप के इनलेट दिशा से देखा जाए तो इम्पेलर घड़ी की दिशा में घूमता है (आउटलेट पोर्ट पर तीर देखें) ।
4: पंप को ऊर्ध्वाधर या क्षैतिज रूप से स्थापित किया जा सकता है (चित्र 1 देखें)
5सूखापन से बचने के लिए (वायु रोलर में फंस जाती है),पानी पंप के आउटलेट पोर्ट को वर्टिकल या रोलर के ऊपरी हिस्से में होना चाहिए (चित्र 1 देखें) ।
6: कनेक्टेड पाइप को लंबवत रूप से स्थापित किया जाना चाहिए (या 20 सेमी में कोई कोहनी नहीं) ताकि हवा आसानी से छुट्टी दे सके, आउटलेट पाइप का उपयोग 90 डिग्री कोहनी से कम नहीं किया जाना चाहिए (चित्र 2 देखें) ।
7: तरल माध्यम के रूप में समुद्र के पानी या बड़े अनाज अशुद्धता तरल के साथ अन्य भारी प्रदूषण का उपयोग नहीं कर सकते।
आयामी चित्र
|
|
