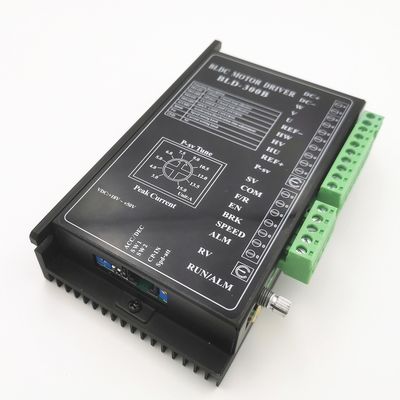

18-50V BLD-300B PWM ब्रशलेस डीसी मोटर ड्राइवर ओपन लूप के साथ

बंद-लूप पीडब्लूएम नियंत्रण के साथ 18-50 वी बीएलडी-300 बी ब्रशलेस डीसी मोटर चालक



संक्षिप्त परिचय



BLD-300B को चांगझौ बेक्सट्रीम शेल मोटर तकनीक द्वारा और मुख्य रूप से BLDC मोटर्स के लिए डिज़ाइन किया गया है

(48v: 440w /24V:300w)



विशेषताएं:

एसीसी/दिसंबर समय सेटिंग

अलार्म संकेत

पीक वर्तमान सेटिंग

पोल-जोड़े चयन

खुला/बंद लूप नियंत्रण

बाहरी पोटेंशियोमीटर गति सेटिंग

अधिकतम आउटपुट वर्तमान पी-एसवी सेटिंग

बाहरी एनालॉग सिग्नल स्पीड सेटिंग

पीडब्लूएम गति सेटिंग



विद्युत प्रदर्शन

ड्राइवर पैरामीटर न्यूनतम मान विशिष्ट मान अधिकतम मान

वोल्टेज इनपुट डीसी (वी): 12, 24 वी, 36 वी, 48 वी, 56

वर्तमान आउटपुट (ए): 15

मोटर गति सीमा (आरपीएम): 20000

हॉल सिग्नल वोल्टेज (वी): 5

हॉल ड्राइव करंट (mA): 12

बाहरी पोटेंशियोमीटर (KΩ): 10

आयाम (इकाई: मिमी)

फंक्शन सेटिंग

1. मोटर पोल जोड़ी चयन

SW1 मोटर पोल जोड़ी चयन के लिए अलग-अलग मिलान करने के लिए है

बीएलडीसी मोटर।चालू = 2 पी;बंद=4पी



2. ओपन/क्लोज्ड लूप सेटिंग

SW2 ON=क्लोज्ड लूप सेटिंग;SW2 OFF = ओपन लूप सेटिंग

3. पीक वर्तमान सेटिंग

आउटपुट पीक करंट सेट करने के लिए P-sv का उपयोग करें।जब लोड अचानक बढ़ जाता है, आउटपुट

करंट को सेटिंग वैल्यू द्वारा सीमित किया जाएगा, जो मोटर की गति को कम करता है और सुरक्षा करता है

मोटर।वर्तमान सेटिंग रेंज: 3-15A।कृपया अधिकार के रूप में सेट करें।

चूंकि वास्तविक वर्तमान और सेटिंग मान की स्वीकार्य त्रुटि ± 10% है, सुरक्षा सुनिश्चित करने के लिए, सेट करें

तदनुसार कम वर्तमान।

4. एसीसी/डीईसी समय सेटिंग

एसीसी/डीईसी द्वारा त्वरण समय और मंदी का समय निर्धारित करें, सीमा 0.3-15s है।त्वरण

समय 0 से रेटेड गति के लिए आवश्यक समय है।मंदी का समय रेटेड से आवश्यक समय है

गति 0.

पोर्ट सिग्नल विवरण

सिग्नल श्रेणी

टर्मिनल कार्यात्मक विवरण



नियंत्रण संकेत



बीआरके:मोटर ब्रेक स्टॉप कंट्रोल सिग्नल;BRK और COM डिफ़ॉल्ट रूप से कनेक्ट होते हैं,

बीआरके और कॉम डिस्कनेक्ट होने पर मोटर ब्रेक बंद हो जाता है।

एन:स्टॉप सिग्नल टर्मिनल; EN COM को जोड़ता है, मोटर चलता है, अन्यथा

मोटर रुक जाती है।

NS:मोटर दिशा नियंत्रण टर्मिनल;एफ/आर और कॉम डिस्कनेक्ट, मोटर

दक्षिणावर्त घूमेगा, और अन्यथा, मोटर घूमेगी

वामा व्रत।

कॉम:कॉमन पोर्ट (GND)



एसवी

① बाहरी पोटेंशियोमीटर गति सेटिंग इनपुट;

② बाहरी एनालॉग वोल्टेज इनपुट टर्मिनल

③पीडब्लूएम स्पीड सेटिंग इनपुट



हॉल सिग्नल

आरईएफ + हॉल सेंसर सिग्नल बिजली की आपूर्ति +

एचयू हॉल सेंसर सिग्नल हू

एचवी हॉल सेंसर सिग्नल एचवी

HW हॉल सेंसर सिग्नल Hw

आरईएफ- हॉल सेंसर सिग्नल-



मोटर कनेक्शन

डब्ल्यू मोटर लाइन डब्ल्यू चरण

वी मोटर लाइन वी चरण

वी मोटर लाइन यू चरण



शक्तिसंबंध

डीसी + बिजली की आपूर्ति सकारात्मक इलेक्ट्रोड (18-50VDC)

डीसी- बिजली की आपूर्ति नकारात्मक इलेक्ट्रोड (हॉल सेंसर नकारात्मक इलेक्ट्रोड)



उत्पादन में संकेत

स्पीड आउटपुटपल्स आवृत्ति चलने की गति के अनुरूप है।गति का पता लगाया जा सकता है

अनुसार:

एन(आरपीएम)= (एफ/पी)×60/3

एफ: आउटपुट पल्स आवृत्ति पी: मोटर ध्रुव जोड़े एन: मोटर गति

उदाहरण के लिए: मोटर में 4 पोल जोड़े होते हैं,

एफ = 1 सेकंड / 2 एमएमएस = 500 हर्ट्ज

एन(आरपीएम)=(500/4)×60/3=2500



एएलएम:मोटर या ड्राइवर फॉल्ट सिग्नल आउटपुट।यह सामान्य स्थिति में 5v है और

0V जब गलती होती है।



ड्राइवर इंटरफ़ेस और वायरिंग आरेख

गति सेटिंग के तरीके और सेटिंग

1. अंतर्निहित पोटेंशियोमीटर के माध्यम से गति सेटिंग

मोटर की गति बढ़ जाती है जब आरवी नॉब्स को दक्षिणावर्त घुमाया जाता है, जब वामावर्त, मोटर

गति कम हो जाती है।

2. बाहरी पोटेंशियोमीटर के माध्यम से गति सेटिंग

10KΩ के प्रतिरोध मान वाले उपयुक्त विभवमापी का उपयोग करें;जब बाहरी कनेक्ट करें

पोटेंशियोमीटर, मध्य टर्मिनल एसवी से जुड़ता है, अन्य दो टर्मिनल से जुड़ते हैं

आरईएफ + और कॉम।

सूचना: 1. स्थिति को सीमित करने के लिए आरवी को वामावर्त घुमाया जाना चाहिए।

3. बाहरी एनालॉग सिग्नल 0-5V . के माध्यम से स्पीड सेटिंग

एनालॉग सिग्नल वोल्टेज 0 5VDC हो सकता है;जब वोल्टेज 0.2VDC है, मोटर

गति सबसे तेज गति के 4% तक पहुँचती है;जब वोल्टेज 5 वीडीसी होता है, तो मोटर की गति पहुंच जाती है

अधिकतम मूल्य, जो मोटर विनिर्देश और बिजली वोल्टेज पर निर्भर करता है।

4.PWM स्पीड सेटिंग (5V PWM, 1-3KHz)

जब पल्स का कर्तव्य अनुपात 4% है, मोटर गति अधिकतम गति का 4% है, जब कर्तव्य अनुपात 100% है,

मोटर अधिकतम गति तक पहुँचता है।अधिकतम गति मोटर विनिर्देश पर भी निर्भर करती है और

बिजली वोल्टेज।
