Bextreme Shell 700W Sensorless BLDC Driver With PWM Speed Control For Electric Fan पानी पंप और ब्लोअर के लिए

कृपया तकनीकी डेटा प्राप्त करें यहाँ क्लिक करें

उत्पाद का पैरामीटर

आवेदन नोट्स

1.पुष्टि करें कि मोटर के वोल्टेज और पावर पैरामीटर निर्दिष्ट ड्राइवर बोर्ड की सीमा से अधिक नहीं हैं।

2.JYQD-V6.5E ड्राइवर बोर्ड आवास और हीटसिंक के बिना नंगे बोर्ड है। यदि मोटर की शक्ति 60W से कम है, तो इसे हीटसिंक जोड़ने की आवश्यकता नहीं है,यह केवल सामान्य वेंटिलेशन और अच्छी तरह से इन्सुलेशन सुनिश्चित करने की जरूरत हैयदि मोटर की शक्ति 100W से अधिक है, तो उसे नीचे दी गई आरेख की तरह हीटसिंक जोड़ना होगा।

3ड्राइवर बोर्ड पर 5V आउटपुट पोर्ट बाहरी डिवाइस कनेक्ट करने के लिए प्रतिबंधित करता है। यह केवल गति विनियमन और रिवर्स के लिए बोर्ड के बाहरी पोटेंशियोमीटर और स्विच पर लागू होता है।

4.इस ड्राइवर बोर्ड का उपयोग3-चरण ब्रशलेस सेंसरलेस मोटर, लेकिन सभी 3-चरण ब्रशलेस सेंसरलेस मोटर्स के लिए सीधे उपयुक्त नहीं है। यदि ड्राइविंग प्रभाव अच्छा नहीं है (जैसे स्टार्टिंग जिट, रिवर्सिंग, मोटर नोलोड वर्किंग करंट बहुत बड़ा है,गति स्थिर नहीं है, दक्षता कम है, और लोड के साथ शुरू नहीं किया जा सकता है) ग्राहक सर्वोत्तम ड्राइविंग प्रभाव प्राप्त करने के लिए वास्तविक स्थिति के अनुसार ड्राइवर बोर्ड के प्रतिरोध और क्षमता को समायोजित कर सकते हैं।

5.कृपया ध्यान दें कि JYQD-V6.5E ड्राइवर बोर्ड में रिवर्स कनेक्शन के खिलाफ कोई सुरक्षा नहीं है, यह रिवर्स ध्रुवीयता कनेक्शन के मामले में ड्राइवर बोर्ड को स्थायी रूप से क्षतिग्रस्त कर देगा।

6JYQD-V6.5E ड्राइवर बोर्ड पर ¥ सिग्नल ¥ टर्मिनल मोटर गति पल्स आउटपुट सिग्नल (पुश-पुल आउटपुट) है, और अधिकतम आउटपुट करंट 5mA से कम है।

तारों का विवरण

1पावर पोर्ट

एमए----मोटर चरण ए

एमबी---- मोटर चरण बी

एमसी---- मोटर चरण सी

जीएनडी----डीसी-

वीसी---- डीसी +

2नियंत्रण बंदरगाह

5V-----ड्राइवर बोर्ड का आंतरिक आउटपुट वोल्टेज

संकेत ---- मोटर गति पल्स सिग्नल आउटपुट पोर्ट, 5V पल्स सिग्नल.

Z/F---- घुमावदार दिशा नियंत्रण बंदरगाहों. कनेक्ट 5V उच्च स्तर या कोई कनेक्ट है आगे की दिशा, कनेक्ट 0 वी कम स्तर या कनेक्ट करने के लिए GND विपरीत दिशा है.

वीआर----गति नियंत्रण पोर्ट. एनालॉग वोल्टेज रैखिक गति विनियमन 0.1v -5V, इनपुट प्रतिरोध 20K ओम है, GND के साथ कनेक्ट जब इनपुट पीडब्ल्यूएम गति विनियमन, पीडब्ल्यूएम आवृत्तिः 1-20KHZ; ड्यूटी चक्र 0-100%

जीएनडीड्राइव बोर्ड के आंतरिक नियंत्रण के लिए प्रयोग किया जाता है

मोर्टार️ टॉर्क समायोजन का उपयोग शुरू करने के लिए, इस फ़ंक्शन का उपयोग करने से पहले बोर्ड पर फिक्स्ड-टॉर्क के लिए प्रतिरोधों को हटाने के लिए सुनिश्चित करें (यदि आप उपयोग करने से पहले इस फ़ंक्शन का उपयोग करना चाहते हैं तो हमसे संपर्क करें)

3यदि ड्राइवर बोर्ड मोटर से 50 सेमी से अधिक की दूरी पर है तो छिपे हुए तारों का उपयोग करें, अन्यथा यह असामान्य ड्राइविंग का कारण बन सकता है, जो सामान्य उपयोग को प्रभावित करता है।

4नियंत्रण पोर्ट दूरीः 2.54 मिमी,पावर पोर्ट दूरीः3.96 मिमी

5.ड्राइवर MOSFET और हीटसिंक या स्थापना प्लेट के बीच इन्सुलेशन पर ध्यान दें

कुल आयाम

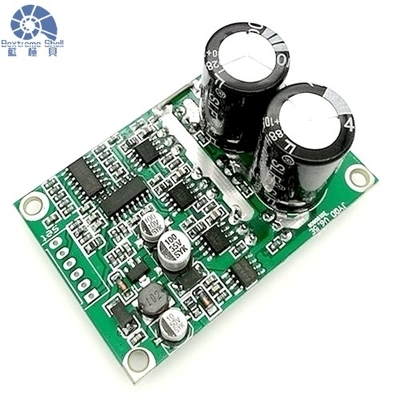

ड्राइवर की तस्वीरें

,
