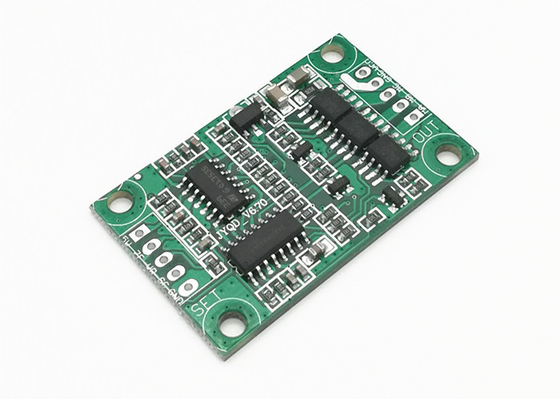

गति नियंत्रण के साथ JYQD-V6.7 50W 24V 3A ब्रशलेस इलेक्ट्रिक मोटर नियंत्रक

JYQD-V 6 श्रृंखला एक ड्राइवर बोर्ड है जो तीन-चरण ब्रशलेस डीसी मोटर्स (हॉल सेंसर के बिना) के लिए उपयुक्त है, इसकी संरचना पूर्ण लेकिन कार्यात्मक, स्थिर कार्य और लंबी सेवा जीवन है।इसमें पीडब्लूएम गति विनियमन, उच्च और निम्न वोल्टेज संरक्षण और स्पीड पल्स सिग्नल आउटपुट के कार्य हैं।पंखे, स्वचालित सॉर्टिंग लाइन, ब्लोअर और इलेक्ट्रॉनिक वॉटर पंप में व्यापक रूप से उपयोग किया जाता है।हम अनुकूलित सेवा और तकनीकी सहायता प्रदान करते हैं।

JYQD-V6.7 आवश्यक मानक कार्यों के साथ बहुत कॉम्पैक्ट आकार का BLDC मोटर ड्राइवर बोर्ड है, इसकी अनुकूल कीमत और विश्वसनीय प्रदर्शन औद्योगिक और वाणिज्यिक अनुप्रयोगों के लिए प्रतिस्पर्धी है। इसे लगभग 8 वर्षों से दुनिया भर के ग्राहकों द्वारा व्यापक रूप से लागू किया गया है, इसका परिपक्व और स्थिर डिज़ाइन है कई अनुप्रयोगों के लिए सक्षम.

पैरामीटर

चित्रों

वायरिंग का विवरण

1.पावर पोर्ट

एमए----मोटर चरण ए

एमबी---- मोटर चरण बी

एम सी---- मोटर चरण सी

जी.एन.डी----डीसी-

वी.सी.सी----डीसी+

2. नियंत्रण बंदरगाह

5V-----ड्राइवर बोर्ड आंतरिक आउटपुट वोल्टेज

अनुसूचित जाति---- मोटर स्पीड पल्स सिग्नल आउटपुट पोर्ट, 5V पल्स सिग्नल।

जेड/एफ---- घूर्णन दिशा नियंत्रण बंदरगाह।"5V" उच्च स्तर से कनेक्ट करें या कोई कनेक्ट नहीं है, आगे की दिशा में है, 0 V निम्न स्तर से कनेक्ट करें या GND से कनेक्ट करें विपरीत दिशा में है।

वी.आर----स्पीड कंट्रोल पोर्ट.एनालॉग वोल्टेज रैखिक गति विनियमन 0.1v -5V, इनपुट PWM गति विनियमन, PWM आवृत्ति: 1-20KHZ;कर्तव्य चक्र 0-100%

जी.एन.डी-ड्राइव बोर्ड आंतरिक नियंत्रण के लिए उपयोग किया जाता है

3. यदि ड्राइवर बोर्ड की मोटर से दूरी 50 सेमी से अधिक है तो परिरक्षित तारों का उपयोग करें, अन्यथा इससे असामान्य ड्राइविंग हो सकती है, जिससे सामान्य उपयोग प्रभावित हो सकता है।

4. नियंत्रण पोर्ट दूरी: 2.54 मिमी, पावर पोर्ट दूरी: 2.54 मिमी

5. ड्राइवर MOSFET और हीटसिंक या इंस्टॉलेशन प्लेट के बीच इन्सुलेशन पर ध्यान दें

आवेदन टिप्पणी

1. पुष्टि करें कि मोटर का वोल्टेज और पावर पैरामीटर निर्दिष्ट ड्राइवर बोर्ड की सीमा से अधिक नहीं है।

2.JYQD-V6.7 ड्राइवर बोर्ड हाउसिंग और हीटसिंक के बिना नंगे बोर्ड है।यदि मोटर की शक्ति 36W से कम है, तो इसमें हीटसिंक जोड़ने की आवश्यकता नहीं है, इसे केवल सामान्य वेंटिलेशन और अच्छी तरह से इन्सुलेशन सुनिश्चित करने की आवश्यकता है।

3. ड्राइवर बोर्ड पर 5V आउटपुट पोर्ट बाहरी डिवाइस को कनेक्ट करने पर रोक लगाता है।यह केवल गति विनियमन और रिवर्सल के लिए बोर्ड के बाहरी पोटेंशियोमीटर और स्विच पर लागू होता है।

4.इस ड्राइवर बोर्ड का उपयोग किया जाता है3-चरण ब्रशलेस सेंसरलेस मोटर, लेकिन सीधे सभी 3-चरण ब्रशलेस सेंसरलेस मोटरों के लिए उपयुक्त नहीं है।यदि ड्राइविंग प्रभाव अच्छा नहीं है (जैसे कि घबराना शुरू करना, उलटना, मोटर नोलोड वर्किंग करंट बहुत बड़ा है, गति स्थिर नहीं है, दक्षता कम है, और लोड के साथ स्टार्ट-अप नहीं किया जा सकता है।) ग्राहक समायोजित कर सकते हैं सर्वोत्तम ड्राइविंग प्रभाव प्राप्त करने के लिए वास्तविक स्थिति के अनुसार ड्राइवर बोर्ड का प्रतिरोध और समाई (समायोजन कैसे करें इसके लिए अनुलग्नक देखें)

5.कृपया ध्यान दें कि JYQD-V6.7 ड्राइवर बोर्ड में कोई एंटी-रिवर्स कनेक्शन सुरक्षा नहीं है, रिवर्स पोलरिटी कनेक्शन होने पर यह ड्राइवर बोर्ड को स्थायी रूप से नुकसान पहुंचाएगा।

6.JYQD-V6.7ड्राइवर बोर्ड पर "SC" टर्मिनल मोटर स्पीड पल्स आउटपुट सिग्नल (पुश-पुल आउटपुट) है, और अधिकतम आउटपुट करंट 5mA से कम है।

कुल आयाम
