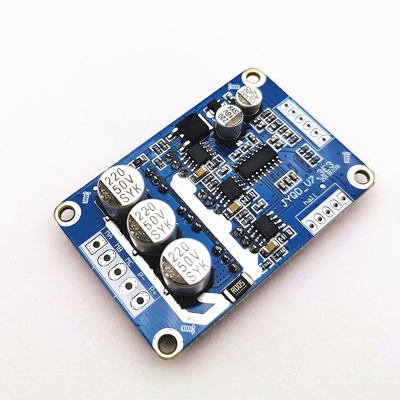

JYQD-V7.3E3उद्योग मोटर हब मोटर के लिए हॉल सेंसर के साथ 500W इलेक्ट्रॉनिक मोटर नियंत्रक

यह लगभग 8 वर्षों के लिए दुनिया भर के ग्राहकों द्वारा व्यापक रूप से लागू किया गया है, इसकी परिपक्व और स्थिर डिजाइन कई अनुप्रयोगों के लिए सक्षम है।

JYQD-V7.3E3 आवश्यक मानक कार्यों के साथ बहुत कॉम्पैक्ट आकार का BLDC मोटर ड्राइवर बोर्ड है, इसकी अनुकूल कीमत और विश्वसनीय प्रदर्शन औद्योगिक और वाणिज्यिक अनुप्रयोगों के लिए प्रतिस्पर्धी हैं।


कृपया तकनीकी डेटा प्राप्त करेंयहाँ क्लिक करें

पैरामीटर

चित्रों

वायरिंग का नक्शा

1. हॉल सेंसर पोर्ट

हा-- हॉल ए

मॉडिफ़ाइड अमेरिकन प्लान--- हॉल बी

कोर्ट--- हॉल सी

जीएनडी--- जीएनडी

5वी--- 5 वी आउटपुट

2. नियंत्रण बंदरगाह

5वी— ड्राइवर बोर्ड आंतरिक आउटपुट वोल्टेज, बाहरी पोटेंशियोमीटर या गति समायोजन और रिवर्सिंग ऑपरेशन के लिए स्विच

जेड / एफ-घूर्णन दिशा नियंत्रण बंदरगाहों।"5V" उच्च स्तर कनेक्ट करें या कोई कनेक्ट फॉरवर्ड दिशा नहीं है, 0 V निम्न स्तर कनेक्ट करें या जीएनडी से कनेक्ट करें रिवर्स दिशा है।

वी.आर-स्पीड कंट्रोल पोर्ट।एनालॉग वोल्टेज रैखिक गति विनियमन 0.1v -5V, इनपुट प्रतिरोध 20K ओम है, जब इनपुट PWM गति विनियमन, PWM आवृत्ति: 1-20KHZ;कर्तव्य चक्र 0-100%

ईएल- बंदरगाह नियंत्रण सक्षम करें।ऑपरेशन की अनुमति देने के लिए 5V कनेक्ट करें या कोई कनेक्ट न करें, ऑपरेशन को रोकने के लिए GND कनेक्ट करें।

संकेत- स्पीड पल्स सिग्नल आउटपुट

जीएनडी- ड्राइवर बोर्ड के आंतरिक नियंत्रण के लिए उपयोग किया जाता है

3. पावर पोर्ट

एमए----मोटर चरण ए

एमबी---- मोटर चरण बी

एम सी---- मोटर चरण सी

पी-----डीसी-

पी +---- डीसी +

4. यदि ड्राइवर बोर्ड मोटर से 50 सेमी से अधिक की दूरी पर है, तो परिरक्षित तारों का उपयोग करें, अन्यथा इससे असामान्य ड्राइविंग हो सकती है, जिससे सामान्य उपयोग प्रभावित हो सकता है।

5. नियंत्रण पोर्ट दूरी: 2.54 मिमी, पावर पोर्ट दूरी: 3.96 मिमी

6. ड्राइवर MOSFET और हीटसिंक या इंस्टॉलेशन प्लेट के बीच इन्सुलेशन पर ध्यान दें।

आवेदन टिप्पणी

1. JYQD-V7.3E3 हाउसिंग और हीटसिंक के बिना ड्राइवर बोर्ड है, यह बिना किसी हीटसिंक के 100 वाट से नीचे की मोटर चला सकता है, लेकिन सामान्य वेंटिलेशन की आवश्यकता होती है।

2. 120 डिग्री पर हॉल के साथ ब्रशलेस डीसी मोटर हॉल के लिए लागू, सभी निर्माताओं के हॉल लाइन अनुक्रम संगत नहीं हैं, आप वास्तविक स्थिति के अनुसार हॉल लाइन अनुक्रम या मोटर तीन चरण लाइन अनुक्रम को समायोजित कर सकते हैं, सर्वोत्तम ड्राइविंग प्रभाव प्राप्त करने के लिए .



3. ड्राइव बोर्ड पर 5V आउटपुट पोर्ट बाहरी बिजली उपकरणों को जोड़ने के लिए मना किया गया है।यह केवल बाहरी पोटेंशियोमीटर या गति समायोजन, कम्यूटेशन और सक्षम संचालन के लिए स्विच पर लागू होता है

4. पुष्टि करें कि मोटर के वोल्टेज और पावर पैरामीटर निर्दिष्ट सीमा से अधिक नहीं हैं।

कुल मिलाकर डायमेंशन
