| एमओक्यू: | 1 सेट |
| कीमत: | negotiable |
| मानक पैकेजिंग: | पीई बैग + गत्ते का डिब्बा |
| वितरण अवधि: | 5-10 दिन |
| भुगतान विधि: | एल/सी, टी/टी, पेपैल |
| आपूर्ति क्षमता: | प्रति दिन 1000 सेट |

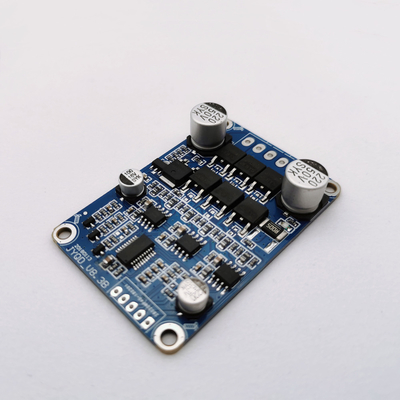

| मॉडल संख्या | JYQD-V8.3E |
| संचालन तापमान। | -20—85℃ |
| ऑपरेटिंग वोल्टेज | 12 वी-36V |
| अधिकतम करंट | 15ए |
| कंट.वर्किंग करंट | 15ए |
| PWM गति नियंत्रण | PWM आवृत्ति: 1-20KHz;कर्तव्य चक्र 0-100% |
| एनालॉग वोल्टेज गति विनियमन | 0-5 वी |
| ओवी / एलवी सुरक्षा | हाँ |
| स्पीड पल्स सिग्नल आउटपुट | हाँ |
1. पुष्टि करें कि मोटर के वोल्टेज और पावर पैरामीटर ड्राइवर बोर्ड की निर्दिष्ट सीमा से अधिक नहीं हैं।
इस ड्राइवर बोर्ड का उपयोग 3-फेज ब्रशलेस सेंसरलेस मोटर के लिए किया जाता है, लेकिन सीधे सभी 3-फेज ब्रशलेस सेंसरलेस मोटर्स के लिए उपयुक्त नहीं है।
2. अगरड्राइविंग प्रभाव अच्छा नहीं है (जैसे कि घबराना शुरू करना, उलटना, मोटर नोलोड वर्किंग करंट बहुत बड़ा है, गति स्थिर नहीं है, दक्षता कम है, और स्टार्ट-अप नहीं हो सकता है)लोड के साथ।) ग्राहक ड्राइवर बोर्ड के प्रतिरोध और समाई को तदनुसार समायोजित कर सकते हैं सर्वोत्तम ड्राइविंग प्रभाव प्राप्त करने के लिए वास्तविक स्थिति (समायोजन कैसे करें के लिए संलग्नक देखें)
3. JYQD_V8.3E ड्राइवर बोर्ड हाउसिंग और हीटसिंक के बिना।यदि मोटर की शक्ति 60W से कम है, तो उसे हीटसिंक जोड़ने की आवश्यकता नहीं है, इसे केवल सामान्य वेंटिलेशन और अच्छी तरह से इन्सुलेशन सुनिश्चित करने की आवश्यकता है।यदि मोटर की शक्ति 60W से अधिक है, तो उसे नीचे दिए गए आरेख की तरह हीटसिंक जोड़ना होगा।
4. कृपया ध्यान दें कि JYQD_V8.3E ड्राइवर बोर्ड में कोई एंटी-रिवर्स कनेक्शन सुरक्षा नहीं है, यह होगा पोलरिटी कनेक्शन को उलटने पर ड्राइवर बोर्ड को स्थायी रूप से नुकसान पहुंचाता है।
5. ड्राइवर बोर्ड पर 5V आउटपुट पोर्ट बाहरी डिवाइस को कनेक्ट करने पर रोक लगाता है।यह केवल पर लागू होता है
गति विनियमन और उत्क्रमण के लिए बाहरी पोटेंशियोमीटर और बोर्ड का स्विच।
6. JYQD_V8.3E ड्राइवर बोर्ड पर "एम" टर्मिनल मोटर स्पीड पल्स आउटपुट सिग्नल (पुश-पुल) है
आउटपुट), और अधिकतम आउटपुट करंट 5mA से कम है।
1. पावर पोर्ट
एमए----मोटर चरण ए
एमबी---- मोटर चरण बी
एम सी---- मोटर चरण सी
जीएनडी----डीसी-
वीसीसी---- डीसी +
2. नियंत्रण बंदरगाह
5वी----- चालक बोर्ड आंतरिक आउटपुट वोल्टेज
एम---- मोटर स्पीड पल्स सिग्नल आउटपुट पोर्ट, 5V पल्स सिग्नल
जेड / एफ---- घूर्णन दिशा नियंत्रण बंदरगाह।"5V" उच्च स्तर कनेक्ट करें या कोई कनेक्ट फॉरवर्ड दिशा नहीं है, 0 V निम्न स्तर कनेक्ट करें या जीएनडी से कनेक्ट करें रिवर्स दिशा है।
वी.आर---- गति नियंत्रण बंदरगाह।एनालॉग वोल्टेज रैखिक गति विनियमन 0.1v -5V, इनपुट प्रतिरोध 20K ओम है, जब इनपुट PWM गति विनियमन, PWM आवृत्ति: 1-20KHZ;कर्तव्य चक्र 0-100%
जीएनडी- ड्राइव बोर्ड आंतरिक नियंत्रण के लिए उपयोग किया जाता है
3. यदि ड्राइवर बोर्ड मोटर से 50 सेमी से अधिक की दूरी पर है, तो परिरक्षित तारों का उपयोग करें, अन्यथा इससे असामान्य ड्राइविंग हो सकती है, जिससे सामान्य उपयोग प्रभावित हो सकता है।
4. नियंत्रण पोर्ट दूरी: 2.54 मिमी, पावर पोर्ट दूरी: 3.96 मिमी
5. ड्राइवर MOSFET और हीटसिंक या इंस्टॉलेशन प्लेट के बीच इन्सुलेशन पर ध्यान दें।
