उत्पाद विवरण:
|
| गति विनियमन सटीकता: | ± 0.5% | गति नियंत्रण मोड: | पीडब्लूएम / वोल्टेज |
|---|---|---|---|
| स्पीड कंट्रोल रेंज: | 0-100% | प्रचालन वोल्टेज: | 12-36 वी |
| गति विनियमन सीमा: | 1:100 | पीडब्लूएम आवृत्ति: | 1-20 किलोहर्ट्ज़ |
| प्रोडक्ट का नाम: | बीएलडीसी ड्राइवर बोर्ड | अधिकतम करंट: | 15ए |
| हाई लाइट: | 36V DC ब्रशलेस ड्राइवर बोर्ड,स्पीड कंट्रोल ब्रशलेस ड्राइवर बोर्ड,15A BLDC ड्राइवर बोर्ड |
||

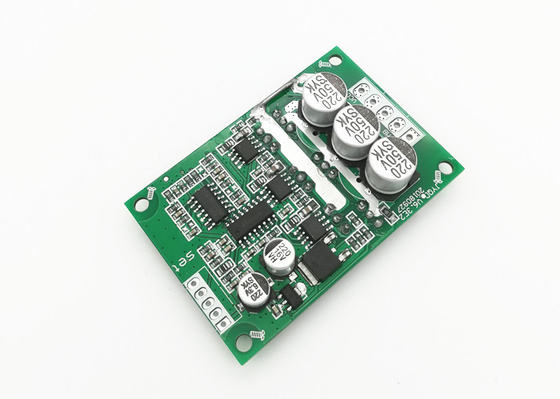

JYQD-V6.3E2 DC ब्रशलेस मोटर ड्राइवर बोर्ड, जिसे BLDC ड्राइवर बोर्ड भी कहा जाता है, एक डायरेक्ट करंट ब्रशलेस मोटर ड्राइवर बोर्ड है जिसका आकार 63mm*42.5mm*17mm है।इसमें ±0.5% की प्रभावशाली गति विनियमन सटीकता, 1:100 की गति विनियमन सीमा और 0-100% की गति नियंत्रण सीमा है।बोर्ड विभिन्न अनुप्रयोगों के लिए डीसी ब्रशलेस मोटर को नियंत्रित करने का एक विश्वसनीय और कुशल तरीका प्रदान करता है।
JUYI JYQD-V6.3E2 ब्रशलेस डीसी ड्राइवर बोर्ड डायरेक्ट करंट ब्रशलेस मोटर ड्राइवर बोर्ड अनुप्रयोगों के लिए एक आदर्श समाधान है।इसमें 0-100% के पीडब्लूएम ड्यूटी चक्र, ±0.5% की गति नियंत्रण सटीकता, -20℃~+85℃ की कार्य तापमान सीमा और 0-100 की गति नियंत्रण सीमा के साथ एक पीडब्लूएम/वोल्टेज गति नियंत्रण मोड की सुविधा है। %.यह ब्रशलेस डीसी ड्राइवर बोर्ड चीन में निर्मित है और उत्कृष्ट स्थिरता और विश्वसनीयता प्रदान करता है, जो इसे औद्योगिक और वाणिज्यिक अनुप्रयोगों के लिए आदर्श बनाता है।
JUYI JYQD-V6.3E2 ब्रशलेस डीसी ड्राइवर बोर्ड रोबोटिक्स, औद्योगिक स्वचालन और विनिर्माण जैसे अनुप्रयोगों के लिए बिल्कुल सही है, जहां विश्वसनीय और सटीक गति नियंत्रण की आवश्यकता सर्वोपरि है।यह एचवीएसी सिस्टम, पंप, लिफ्ट और चिकित्सा उपकरण जैसे अनुप्रयोगों के लिए भी उपयुक्त है, जहां उच्च गति नियंत्रण सटीकता की आवश्यकता होती है।ब्रशलेस डीसी ड्राइवर बोर्ड प्रकाश और विद्युत प्रणालियों जैसे अनुप्रयोगों में उपयोग के लिए भी आदर्श है, जहां गति और टॉर्क नियंत्रण की आवश्यकता होती है।
JUYI JYQD-V6.3E2 ब्रशलेस डीसी ड्राइवर बोर्ड डायरेक्ट करंट ब्रशलेस मोटर ड्राइवर बोर्ड अनुप्रयोगों के लिए एक आदर्श विकल्प है क्योंकि यह उत्कृष्ट स्थिरता और विश्वसनीयता प्रदान करता है।यह पीडब्लूएम/वोल्टेज गति नियंत्रण मोड, 0-100% की पीडब्लूएम ड्यूटी साइकिल, ±0.5% की गति नियंत्रण सटीकता, -20℃~+85℃ की कार्य तापमान सीमा और एक सहित सुविधाओं की एक विस्तृत श्रृंखला प्रदान करता है। स्पीड कंट्रोल रेंज 0-100%।
| नाम | कीमत |
|---|---|
| प्रोडक्ट का नाम | बीएलडीसी चालक बोर्ड |
| इनपुट वोल्टेज | 12 वी-36V |
| गति नियंत्रण मोड | पीडब्लूएम/वोल्टेज |
| वर्किंग टेम्परेचर | -20℃~+85℃ |
| ऑपरेटिंग वोल्टेज | 12-36 वी |
| पीडब्लूएम आवृत्ति | 1-20KHz |
| गति विनियमन सटीकता | ±0.5% |
| अधिकतम धारा | 15ए |
| संरक्षण समारोह | ओवरवोल्टेज/ओवरकरंट |
एमए ----मोटर चरण ए
एमबी ---- मोटर चरण बी
एमसी---- मोटर चरण सी
जीएनडी----डीसी-
वीसीसी----डीसी +
Z/F---- घूर्णन दिशा नियंत्रण बंदरगाह।"5V" उच्च स्तर से कनेक्ट करें या कोई कनेक्ट नहीं है, आगे की दिशा में है, 0 V निम्न स्तर से कनेक्ट करें या GND से कनेक्ट करें विपरीत दिशा में है।
वीआर ----स्पीड कंट्रोल पोर्ट।एनालॉग वोल्टेज रैखिक गति विनियमन 0.1v -5V, इनपुट प्रतिरोध 20K ओम है, इनपुट PWM गति विनियमन, PWM आवृत्ति: 1-20KHZ;कर्तव्य चक्र 0-100%
जीएनडी—ड्राइव बोर्ड आंतरिक नियंत्रण के लिए उपयोग किया जाता है
5V -----ड्राइवर बोर्ड आंतरिक आउटपुट वोल्टेज
सिग्नल ---- मोटर स्पीड पल्स सिग्नल आउटपुट पोर्ट, 5V पल्स सिग्नल।
