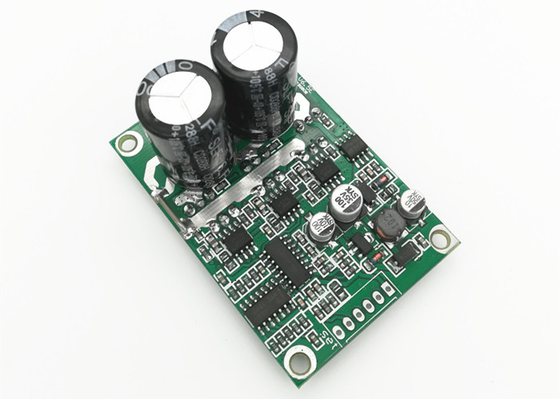

पीडब्लूएम फ्रीक्वेंसी स्पीड रेगुलेशन के साथ 700W डीसी ब्रशलेस मोटर ड्राइवर बोर्ड

डीसी ब्रशलेस मोटर ड्राइवर बोर्ड पीडब्लूएम फ्रीक्वेंसी 1-20KHz और कार्य तापमान -20℃~+85℃ के साथ

उत्पाद वर्णन:

डायरेक्ट करंट ब्रशलेस ड्राइवर बोर्ड, जिसे डीसी ब्रशलेस ड्राइवर बोर्ड भी कहा जाता है, एक उन्नत मोटर ड्राइवर है जिसे विशेष रूप से डीसी ब्रशलेस मोटर्स को नियंत्रित करने के लिए डिज़ाइन किया गया है।यह ±0.5% की उत्कृष्ट गति विनियमन सटीकता के साथ एक उच्च प्रदर्शन, उच्च दक्षता वाला बीएलडीसी ड्राइवर बोर्ड है।यह 36V से 72V DC तक इनपुट वोल्टेज रेंज की एक विस्तृत श्रृंखला के साथ पूरी तरह से संगत है और 16A अधिकतम करंट का समर्थन कर सकता है।बोर्ड आकार में छोटा है (63मिमी*42.5मिमी*33मिमी) और गति नियंत्रण सीमा 0-100% है।इसे डीसी ब्रशलेस मोटर्स के विश्वसनीय और सुचारू संचालन के लिए डिज़ाइन किया गया है।

विशेषताएँ:

• प्रोडक्ट का नाम:ब्रशलेस डीसी ड्राइवर बोर्ड
• इनपुट वोल्टेज:36V-72V डीसी
• पीडब्लूएम ड्यूटी चक्र:0-100%
• वर्किंग टेम्परेचर:-20℃~+85℃
• रंग:हरा
• आकार:63मिमी*42.5मिमी*33मिमी
• उत्पाद का प्रकार:डीसी ब्रशलेस मोटर ड्राइवर बोर्ड
• उत्पाद मॉडल:बीएलडीसी चालक बोर्ड

वायरिंग का नक्शा:

1. नियंत्रण बंदरगाह

1. 5V -----ड्राइवर बोर्ड आंतरिक आउटपुट वोल्टेज
2. सिग्नल ---- मोटर स्पीड पल्स सिग्नल आउटपुट पोर्ट, 5V पल्स सिग्नल।
3. Z/F---- घूर्णन दिशा नियंत्रण बंदरगाह।"5V" उच्च स्तर से कनेक्ट करें या कोई कनेक्ट नहीं है, आगे की दिशा में है, 0 V निम्न स्तर से कनेक्ट करें या GND से कनेक्ट करें विपरीत दिशा में है।
4. वीआर ----स्पीड कंट्रोल पोर्ट।एनालॉग वोल्टेज रैखिक गति विनियमन 0.1v -5V, इनपुट प्रतिरोध 20K ओम है, इनपुट PWM गति विनियमन, PWM आवृत्ति: 1-20KHZ;कर्तव्य चक्र 0-100%
5. जीएनडी—ड्राइव बोर्ड आंतरिक नियंत्रण के लिए उपयोग किया जाता है
6. टॉर्क- टॉर्क समायोजन का उपयोग शुरू करने के लिए, सुनिश्चित करें कि इस फ़ंक्शन का उपयोग करने से पहले बोर्ड पर फिक्स्ड-टॉर्क के लिए प्रतिरोधों को हटा दें (यदि आप उपयोग करने से पहले इस फ़ंक्शन का उपयोग करना चाहते हैं तो हमसे संपर्क करें)

2.पावर पोर्ट

एमए ----मोटर चरण ए एमबी ---- मोटर चरण बी एमसी---- मोटर चरण सी जीएनडी----डीसी-

वीसीसी----डीसी +

3. यदि ड्राइवर बोर्ड की मोटर से दूरी 50 सेमी से अधिक है तो परिरक्षित तारों का उपयोग करें, अन्यथा इससे असामान्य ड्राइविंग हो सकती है, जिससे सामान्य उपयोग प्रभावित हो सकता है।

4. नियंत्रण पोर्ट दूरी: 2.54 मिमी, पावर पोर्ट दूरी: 3.96 मिमी

5. ड्राइवर MOSFET और हीटसिंक या इंस्टॉलेशन प्लेट के बीच इन्सुलेशन पर ध्यान दें।

डायमेंशनल ड्राइंग:

अनुप्रयोग:

JUYI JYQD-V6.5E DC ब्रशलेस मोटर ड्राइवर बोर्ड DC ब्रशलेस मोटरों के सटीक गति विनियमन के लिए सही समाधान है।यह डीसी ब्रशलेस ड्राइवर बोर्ड ±0.5% की गति विनियमन सटीकता के साथ उच्च सटीकता सुनिश्चित करने के लिए सावधानीपूर्वक डिज़ाइन किया गया है, और 36V-72V का विस्तृत ऑपरेटिंग वोल्टेज और 16A का अधिकतम करंट प्रदान करता है।63 मिमी * 42.5 मिमी * 33 मिमी के आकार के साथ, यह डीसी मोटर ब्रशलेस ड्राइवर बोर्ड छोटा और कॉम्पैक्ट है, जो इसे विभिन्न प्रकार के अनुप्रयोगों के लिए उपयुक्त बनाता है।JYQD-V6.5E -20℃~+85℃ की एक विस्तृत ऑपरेटिंग तापमान रेंज भी प्रदान करता है, जो विभिन्न वातावरणों में विश्वसनीय प्रदर्शन प्रदान करता है।

तकनीकी मापदंड:

अनुकूलन:

सामान्य प्रश्न:

उत्तर: बीएलडीसी ड्राइवर बोर्ड का ब्रांड नाम JUYI है।

उत्तर: BLDC ड्राइवर बोर्ड का मॉडल नंबर JYQD-V6.5E है।

उत्तर: बीएलडीसी ड्राइवर बोर्ड चीन में निर्मित होता है।

ए: बीएलडीसी ड्राइवर बोर्ड विभिन्न औद्योगिक अनुप्रयोगों, जैसे पानी पंप, औद्योगिक स्वचालन के लिए उपयुक्त है।
