स्वचालन नियंत्रण के लिए 12V/24V DC BLDC मोटर ड्राइवर बोर्ड

उत्पाद वर्णन:

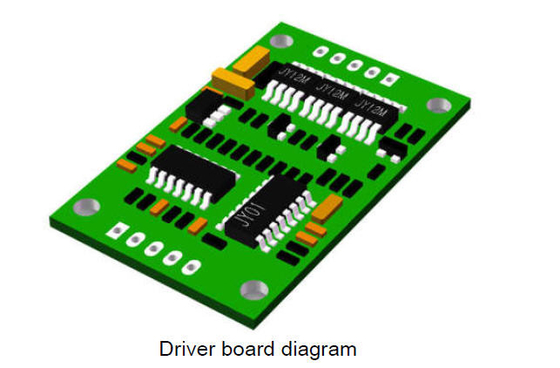

JYQD-V6.7 DC ब्रशलेस ड्राइवर बोर्ड एक शक्तिशाली और बहुमुखी ब्रशलेस DC ड्राइवर बोर्ड है जिसे डायरेक्ट करंट अनुप्रयोगों के लिए डिज़ाइन किया गया है।यह 3A तक करंट प्रदान करने और 12V और 24V DC इनपुट वोल्टेज दोनों पर काम करने में सक्षम है।इसमें एक एनालॉग वोल्टेज गति विनियमन की सुविधा है, जो उपयोगकर्ताओं को अपने ब्रशलेस डीसी मोटर्स की गति को समायोजित करने की अनुमति देती है।यह ब्रशलेस डीसी ड्राइवर बोर्ड विभिन्न प्रकार के अनुप्रयोगों जैसे रोबोटिक्स, स्वचालित मशीनरी और बहुत कुछ के लिए आदर्श है।

विशेषताएँ:

• प्रोडक्ट का नाम:डीसी ब्रशलेस मोटर ड्राइवर बोर्ड
• वर्किंग टेम्परेचर:-20℃~+85℃
• गति नियंत्रण रेंज:0-100%
• रंग:हरा
• एनालॉग वोल्टेज गति विनियमन:हाँ
• पीडब्लूएम आवृत्ति:1-20KHz
• उत्पाद का प्रकार:डायरेक्ट करंट ब्रशलेस मोटर ड्राइवर बोर्ड
• उत्पाद का प्रकार:डायरेक्ट करंट ब्रशलेस ड्राइवर बोर्ड

तकनीकी मापदंड:

लेखन आरेख:

1. नियंत्रण बंदरगाह

5V -----ड्राइवर बोर्ड आंतरिक आउटपुट वोल्टेज

एससी ---- मोटर स्पीड पल्स सिग्नल आउटपुट पोर्ट, 5 वी पल्स सिग्नल।

Z/F---- घूर्णन दिशा नियंत्रण बंदरगाह।"5V" उच्च स्तर से कनेक्ट करें या कोई कनेक्ट नहीं है, आगे की दिशा में है, 0 V निम्न स्तर से कनेक्ट करें या GND से कनेक्ट करें विपरीत दिशा में है।

वीआर ----स्पीड कंट्रोल पोर्ट।एनालॉग वोल्टेज रैखिक गति विनियमन 0.1v -5V, इनपुट प्रतिरोध 20K ओम है, इनपुट PWM गति विनियमन, PWM आवृत्ति: 1-20KHZ;कर्तव्य चक्र 0-100%

जीएनडी—ड्राइव बोर्ड आंतरिक नियंत्रण के लिए उपयोग किया जाता है

2. पावर पोर्ट

एमए ----मोटर चरण ए

एमबी ---- मोटर चरण बी

एमसी---- मोटर चरण सी

जीएनडी----डीसी-

वीसीसी----डीसी +

3. यदि ड्राइवर बोर्ड की मोटर से दूरी 50 सेमी से अधिक है तो परिरक्षित तारों का उपयोग करें, अन्यथा इससे असामान्य ड्राइविंग हो सकती है, जिससे सामान्य उपयोग प्रभावित हो सकता है।

4. नियंत्रण पोर्ट दूरी: 2.54 मिमी, पावर पोर्ट दूरी: 3.96 मिमी

5. ड्राइवर MOSFET और हीटसिंक या इंस्टॉलेशन प्लेट के बीच इन्सुलेशन पर ध्यान दें।

आयाम आरेखण:

अनुप्रयोग:

JUYI JYQD-V6.7 ब्रशलेस डीसी ड्राइवर बोर्डएक विश्वसनीय और बहुमुखी डीसी ब्रशलेस मोटर ड्राइवर बोर्ड है जिसे विभिन्न अनुप्रयोगों के लिए डिज़ाइन किया गया है।यह स्पीड पल्स सिग्नल आउटपुट, ±0.5% की गति विनियमन सटीकता, 0 से 100% का पीडब्लूएम कर्तव्य चक्र और एक एनालॉग वोल्टेज गति विनियमन से सुसज्जित है।यह डायरेक्ट करंट ब्रशलेस मोटर ड्राइवर बोर्ड रोबोटिक्स, घरेलू उपकरण, औद्योगिक स्वचालन और अन्य मोटर चालित उपकरण जैसे अनुप्रयोगों के लिए आदर्श है।यह टिकाऊ है और उत्कृष्ट नियंत्रण क्षमताओं के साथ बेहतर प्रदर्शन प्रदान करता है।JUYI JYQD-V6.7 ब्रशलेस डीसी ड्राइवर बोर्ड निश्चित रूप से बेहतर उपयोगकर्ता अनुभव और बेहतर मोटर नियंत्रण प्रदान करेगा।

अनुकूलन:

• ब्रांड का नाम: JUYI
• मॉडल संख्या: JYQD-V6.7
• उद्गम स्थान: चीन
• रंग: हरा
• अधिकतम करंट: 3ए
• कार्य तापमान: -20℃~+85℃
• स्पीड पल्स सिग्नल आउटपुट: हाँ
• ऑपरेटिंग वोल्टेज: 12V/24V DC

यह डीसी मोटर ब्रशलेस ड्राइवर बोर्ड, जिसे डीसी ब्रशलेस ड्राइवर बोर्ड या डायरेक्ट करंट ब्रशलेस ड्राइवर बोर्ड भी कहा जाता है, JUYI द्वारा डिजाइन और निर्मित किया गया है।मॉडल नंबर JYQD-V6.7 है और इसे हरे रंग से रंगा गया है।इसकी कार्यशील तापमान सीमा -20℃~+85℃ और अधिकतम धारा 3A है।इसके अलावा, यह स्पीड पल्स सिग्नल आउटपुट कर सकता है और 12V या 24V DC पर संचालित होता है। हम अनुकूलित सेवा और तकनीकी सहायता प्रदान करते हैं।

सामान्य प्रश्न:

• क्यू:इस बीएलडीसी ड्राइवर बोर्ड का ब्रांड नाम क्या है?
  ए:इस BLDC ड्राइवर बोर्ड का ब्रांड नाम JUYI है।
• क्यू:इस बीएलडीसी ड्राइवर बोर्ड का मॉडल नंबर क्या है?
  ए:इस BLDC ड्राइवर बोर्ड का मॉडल नंबर JYQD-V6.7 है।
• क्यू:यह बीएलडीसी ड्राइवर बोर्ड कहाँ निर्मित होता है?
  ए:यह बीएलडीसी ड्राइवर बोर्ड चीन में निर्मित है।
• क्यू:इस बीएलडीसी ड्राइवर बोर्ड का उपयोग किन अनुप्रयोगों के लिए किया जा सकता है?

 ए:इस बीएलडीसी ड्राइवर बोर्ड का उपयोग रोबोटिक्स, औद्योगिक स्वचालन और चिकित्सा प्रणालियों जैसे विभिन्न अनुप्रयोगों के लिए किया जा सकता है।
