12V/24V DC BLDC ड्राइवर बोर्ड स्पीड रेगुलेशन PWM फ़्रीक्वेंसी 1-20KHz के साथ

12V/24V DC BLDC ड्राइवर बोर्ड PWM फ़्रीक्वेंसी 1-20KHz एनालॉग वोल्टेज स्पीड रेगुलेशन के साथ

उत्पाद वर्णन:

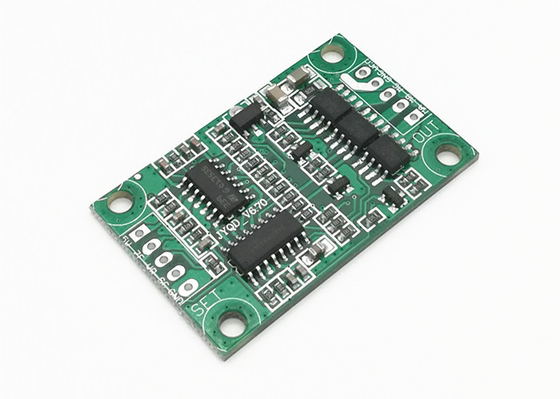

हमाराडीसी ब्रशलेस ड्राइवर बोर्ड, के रूप में भी जाना जाता हैडायरेक्ट करंट ब्रशलेस ड्राइवर बोर्डयाडीसी मोटर ब्रशलेस ड्राइवर बोर्ड, एक उच्च प्रदर्शन वाला BLDC (ब्रशलेस डीसी मोटर) ड्राइवर बोर्ड है।इसे डीसी ब्रशलेस मोटर अनुप्रयोगों के लिए उत्कृष्ट प्रदर्शन और विश्वसनीयता प्रदान करने के लिए डिज़ाइन किया गया है।बोर्ड सुविधाओं की एक विस्तृत श्रृंखला से सुसज्जित है, जिसमें -20℃~+85℃ की कार्य तापमान सीमा, पीडब्लूएम/वोल्टेज गति नियंत्रण मोड, 0-100% की गति नियंत्रण सीमा और एक हरा रंग शामिल है।डीसी ब्रशलेस मोटर के सटीक नियंत्रण और विश्वसनीय संचालन की आवश्यकता वाले किसी भी एप्लिकेशन के लिए यह बोर्ड एक बढ़िया विकल्प है।

विशेषताएँ:

• प्रोडक्ट का नाम:बीएलडीसी चालक बोर्ड
• पीडब्लूएम आवृत्ति:1-20KHz
• स्पीड पल्स सिग्नल आउटपुट:हाँ
• ऑपरेटिंग वोल्टेज:12वी/24वी डीसी
• अधिकतम वर्तमान:3 ए
• उत्पाद मॉडल:JYQD-V6.7
• विशेषज्ञता:डीसी ब्रशलेस ड्राइवर बोर्ड, डीसी मोटर ब्रशलेस ड्राइवर बोर्ड

तकनीकी मापदंड:

अनुप्रयोग:

JUYI JYQD-V6.7 डायरेक्ट करंट ब्रशलेस ड्राइवर बोर्ड एक विश्वसनीय और शक्तिशाली डीसी ड्राइवर बोर्ड है, जिसे ब्रशलेस डीसी मोटर्स की गति और दिशा को नियंत्रित करने के लिए डिज़ाइन किया गया है।इसमें PWM और वोल्टेज का स्पीड कंट्रोल मोड, 12V/24V DC का इनपुट वोल्टेज, स्पीड पल्स सिग्नल आउटपुट और 12V/24V DC का ऑपरेटिंग वोल्टेज शामिल है।यह उन अनुप्रयोगों के लिए आदर्श है जिनके लिए मोटर की गति और दिशा के सटीक नियंत्रण की आवश्यकता होती है, जैसे रोबोटिक्स, स्वचालन और औद्योगिक स्वचालन।

यह बीएलडीसी ड्राइवर बोर्ड रोबोटिक आर्म्स, लीनियर एक्चुएटर्स, 3डी प्रिंटर और स्वचालित उत्पादन लाइनों सहित अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है।इसे अत्यधिक कुशल बनाने के लिए डिज़ाइन किया गया है, जो मोटर की गति और दिशा पर सहज और सटीक नियंत्रण प्रदान करता है।बोर्ड में अंतर्निहित सुरक्षा सुविधाएँ भी हैं, जिनमें ओवर-वोल्टेज सुरक्षा, शॉर्ट-सर्किट सुरक्षा और ओवर-करंट सुरक्षा शामिल है।

आयाम आरेखण:

लेखन आरेख:

1. नियंत्रण बंदरगाह

5V -----ड्राइवर बोर्ड आंतरिक आउटपुट वोल्टेज

एससी ---- मोटर स्पीड पल्स सिग्नल आउटपुट पोर्ट, 5 वी पल्स सिग्नल।

Z/F---- घूर्णन दिशा नियंत्रण बंदरगाह।"5V" उच्च स्तर से कनेक्ट करें या कोई कनेक्ट नहीं है, आगे की दिशा में है, 0 V निम्न स्तर से कनेक्ट करें या GND से कनेक्ट करें विपरीत दिशा में है।

वीआर ----स्पीड कंट्रोल पोर्ट।एनालॉग वोल्टेज रैखिक गति विनियमन 0.1v -5V, इनपुट प्रतिरोध 20K ओम है, इनपुट PWM गति विनियमन, PWM आवृत्ति: 1-20KHZ;कर्तव्य चक्र 0-100%

जीएनडी—ड्राइव बोर्ड आंतरिक नियंत्रण के लिए उपयोग किया जाता है

2. पावर पोर्ट

एमए ----मोटर चरण ए

एमबी ---- मोटर चरण बी

एमसी---- मोटर चरण सी

जीएनडी----डीसी-

वीसीसी----डीसी +

3. यदि ड्राइवर बोर्ड की मोटर से दूरी 50 सेमी से अधिक है तो परिरक्षित तारों का उपयोग करें, अन्यथा इससे असामान्य ड्राइविंग हो सकती है, जिससे सामान्य उपयोग प्रभावित हो सकता है।

4. नियंत्रण पोर्ट दूरी: 2.54 मिमी, पावर पोर्ट दूरी: 3.96 मिमी

5. ड्राइवर MOSFET और हीटसिंक या इंस्टॉलेशन प्लेट के बीच इन्सुलेशन पर ध्यान दें।
