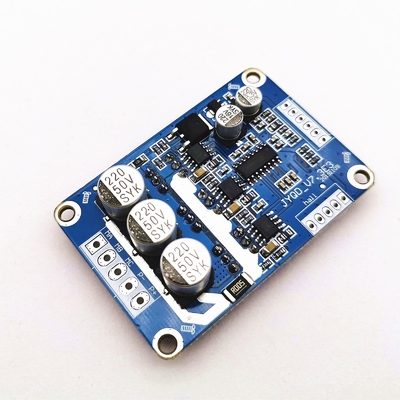

पर्दा मशीन के लिए उच्च दक्षता 36VDC मोटर चालक बोर्ड

सटीक गति विनियमन के साथ हॉल सेंसर मोटर के लिए JUYI JYQD-V6.3E3 BLDC मोटर नियंत्रक और उच्च दक्षता

• उत्पाद वर्णन

JYQD-V7.3E3 एक कॉम्पैक्ट आकार और उच्च प्रदर्शन वाला ब्रशलेस डायरेक्ट करंट मोटर नियंत्रक है।इस ड्राइवर बोर्ड का वोल्टेज इनपुट 12-36VDC है, जो हैइस्तेमाल किया गया में ए चौड़ा श्रेणी का अनुप्रयोग,चाहे यह है यांत्रिक अभियांत्रिकी, स्वचालन,रोबोटिक या इलेक्ट्रिक वाहनों, हमारा उत्पादों हैं बिल्कुल सही अनुकूलित को आपका आवश्यकताओं.डब्ल्यूहेदरयकहां'आरइमैंएनएक ईऊर्जा-इकुशलमैंऔद्योगिकइवातावरणहेआरमैंएनएएनमैंनवोन्मेषीएसबाजारएचओमेडीबेदखल करना, हेउरसीनियंत्रणबीओर्ड्सडीएलिवर सुपीरियरपीप्रदर्शनएराआरविश्वसनीयता.

हेउर12-36Vबीजल्दबाज़ी रहितएमotorनियंत्रण बीओर्ड्सहेफ़रएसऊपरीपीओवेरहेउत्पादनएरापीपुनरावृत्तिएसपेशाब करनासीनियंत्रण. डब्ल्यूइथएउन्नतपीडब्ल्यूएमएसपेशाब करनाआरअनुकरणटीप्रौद्योगिकी, मैंटीसीएकइआसानी सेसीओपडब्ल्यूइथवीउत्तेजितएलओ.ए.डी.एसपरिस्थितियाँएराएप्राप्त करनाएसमुलायमएराइकुशलहेपेरेशन.

मैंएनएअतिरिक्त, हेउरसीनियंत्रणबीओर्ड्सहेफ़रआरआईसीएचमैंइंटरफ़ेसऔर एफसुपाठ्यइविस्तारशीलताएफयाएसनिर्बाधसीसंबंधएरामैंएकीकरणडब्ल्यूइथहेथेरडीबेदखलीहेआरएससिस्टम.

वाईकहांसीएकइआसानी सेआरएहसासएसतीखा-एसशीर्ष,एफओर की ओरएराआरउलटा, गति एसमायोजनएराहेथेरएफकार्यहेएफटीवहएमotorटीके माध्यम सेटीवहसीनियंत्रणबीओर्ड, बीबजएमअयस्कपीossibilitiesटीहेयहमारापीप्रोजेक्ट. सीहूसहेउर12-36Vबीजल्दबाज़ी रहितएमotorसीनियंत्रणबीओर्ड,यकहांडब्ल्यूबीमारइएन ज्वॉयएचउघ-क्यूवास्तविकता,एसमेज़एराआरविश्वसनीयपीउत्पाद, डब्ल्यू के रूप मेंपक्षएएसटीविचारशीलएबाद में-एसएल्सएससेवा. डब्ल्यूइएदोबारासीछोड़े गएटीहेबीईंगआपका मैंओस्टटीजंगपीartnerएऔर प्रदान करनाए एसमजबूतमैंmpetusएफयायहमारापीप्रोजेक्ट्स

• पैरामीटर

• आवेदन दिशानिर्देश

1. पुष्टि करें कि मोटर का वोल्टेज और पावर पैरामीटर निर्दिष्ट सीमा से अधिक नहीं हैं।

2. 120° पर हॉल के साथ हॉल ब्रशलेस डीसी मोटर पर लागू, सभी निर्माताओं के हॉल लाइन अनुक्रम अनुरूप नहीं हैं,

3. सर्वोत्तम ड्राइविंग प्रभाव प्राप्त करने के लिए, आप वास्तविक स्थिति के अनुसार हॉल लाइन अनुक्रम या मोटर तीन-चरण लाइन अनुक्रम को समायोजित कर सकते हैं।

JYQD-V7.3E3 बिना हाउसिंग और हीटसिंक वाला ड्राइवर बोर्ड है, यह बिना किसी हीटसिंक के 100 वॉट से नीचे की मोटर चला सकता है, लेकिन इसके लिए सामान्य वेंटिलेशन की आवश्यकता होती है।

4. ड्राइव बोर्ड पर 5V आउटपुट पोर्ट बाहरी बिजली उपकरण कनेक्ट करने के लिए निषिद्ध है।यह केवल गति समायोजन, कम्यूटेशन और सक्षम संचालन के लिए बाहरी पोटेंशियोमीटर या स्विच पर लागू होता है

• वायरिंग का नक्शा

1. नियंत्रण बंदरगाह

5V - गति समायोजन और रिवर्सिंग ऑपरेशन के लिए ड्राइवर बोर्ड आंतरिक आउटपुट वोल्टेज, बाहरी पोटेंशियोमीटर या स्विच

Z/F-घूर्णन दिशा नियंत्रण पोर्ट।"5V" उच्च स्तर से कनेक्ट करें या कोई कनेक्ट नहीं है, आगे की दिशा में है, 0 V निम्न स्तर से कनेक्ट करें या GND से कनेक्ट करें विपरीत दिशा में है।

वीआर-स्पीड कंट्रोल पोर्ट।एनालॉग वोल्टेज रैखिक गति विनियमन 0.1v -5V, इनपुट प्रतिरोध 20K ओम है, इनपुट PWM गति विनियमन, PWM आवृत्ति: 1-20KHZ;कर्तव्य चक्र 0-100%

ईएल-पोर्ट नियंत्रण सक्षम करें।ऑपरेशन की अनुमति देने के लिए 5V कनेक्ट करें या कोई कनेक्ट नहीं, ऑपरेशन निषिद्ध करने के लिए GND कनेक्ट करें।

सिग्नल- स्पीड पल्स सिग्नल आउटपुट

जीएनडी—ड्राइवर बोर्ड आंतरिक नियंत्रण के लिए उपयोग किया जाता है

2.पावर पोर्ट

एमए ----मोटर चरण ए

एमबी ---- मोटर चरण बी

एमसी---- मोटर चरण सी

पी- ----डीसी-

पी+----डीसी+

3.हॉल सेंसर पोर्ट

हा--- हॉल ए

एचबी---हॉल बी

एचसी---हॉल सी

जीएनडी---जीएनडी

5V---5V आउटपुट

4. यदि ड्राइवर बोर्ड की मोटर से दूरी 50 सेमी से अधिक है तो परिरक्षित तारों का उपयोग करें, अन्यथा इससे असामान्य ड्राइविंग हो सकती है, जिससे सामान्य उपयोग प्रभावित हो सकता है।

5. नियंत्रण पोर्ट दूरी: 2.54 मिमी, पावर पोर्ट दूरी: 3.96 मिमी

6. ड्राइवर MOSFET और हीटसिंक या इंस्टॉलेशन प्लेट के बीच इन्सुलेशन पर ध्यान दें।

• आयामी चित्र

• आवेदन

हमारे बीएलडीसी ड्राइवर बोर्ड व्यापक रूप से मैकेनिकल में उपयोग किए जाते हैं अभियांत्रिकी, स्वचालन,रोबोटिक या इलेक्ट्रिक वाहन, आदि
