पावर MOSFET और IGBT उपकरणों के लिए JY213L हाई स्पीड गेट ड्राइवर

तीन स्वतंत्र आउटपुट चैनलों के साथ पावर MOSFET और IGBT उपकरणों के लिए JY213L हाई-स्पीड गेट ड्राइवर

विवरण

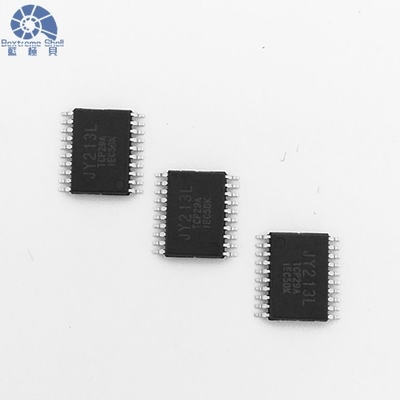

JY213L पावर MOSFET और IGBT उपकरणों के लिए तैयार किया गया एक हाई-स्पीड 3-फ़ेज़ गेट ड्राइवर है।इस उन्नत ड्राइवर में तीन स्वतंत्र आउटपुट चैनल हैं, जो उच्च और निम्न दोनों तरफ संदर्भित हैं, जो इष्टतम नियंत्रण सुनिश्चित करते हैं।बिल्ट-इन डेड टाइम और शूट-थ्रू सुरक्षा के साथ, यह किसी भी संभावित क्षति को रोकते हुए, आधे-पुल की सुरक्षा करता है।यूवीएलओ सर्किट कम थ्रेशोल्ड वोल्टेज स्थितियों के दौरान खराबी को रोककर विश्वसनीय संचालन सुनिश्चित करते हैं।अभूतपूर्व उच्च-वोल्टेज बीसीडी प्रक्रिया और सामान्य-मोड शोर रद्द करने की तकनीक का उपयोग करते हुए, यह ड्राइवर असाधारण नकारात्मक क्षणिक वोल्टेज सहिष्णुता का प्रदर्शन करते हुए उच्च डीवी/डीटी शोर परिदृश्यों में स्थिरता बनाए रखता है।इसके अतिरिक्त, एक सक्षम पिन स्टैंडबाय मोड को सक्षम बनाता है, जिससे चिप को कम शांत वर्तमान स्थिति में प्रवेश करने और बैटरी की लंबी उम्र बढ़ाने की अनुमति मिलती है।JY213L हाई-स्पीड गेट ड्राइवर के साथ अद्वितीय प्रदर्शन और स्थायी विश्वसनीयता का अनुभव करें।अधिक जानकारी प्राप्त करने के लिए कृपया यहां क्लिक करें।

विशेषताएँ

• एकीकृत 90V हाफ-ब्रिज हाई साइड ड्राइवर
• 3-चरण आधे-पुल फाटकों तक ड्राइव करने की क्षमता
• प्रत्येक हाई साइड चैनल के लिए बिल्ट-इन बूट स्ट्रैप डायोड
• अंतर्निहित मृत समय सुरक्षा
• शूट-थ्रू सुरक्षा
• वीसीसी और वीबीएस के लिए अंडर वोल्टेज लॉकआउट
• वीसीसी और वीबीएस के लिए कम ऑपरेशन वोल्टेज 0-5.5V
• 3.3V और 5V इनपुट लॉजिक संगत
• कम स्टैंडबाय करंट के लिए पिन (EN) सक्षम करें
• IO+/IO-: +1.2A/-2.0A VCC=15V पर, VBS=15V
• अंतर्निर्मित मृत समय:0.5us (प्रकार)
• सामान्य-मोड डीवी/डीटी शोर रद्दीकरण सर्किट
• नकारात्मक क्षणिक वोल्टेज के प्रति सहनशील
• बेहतर शोर प्रतिरक्षा के लिए कम डीआई/डीटी गेट ड्राइव
• -40ºC से 125ºC ऑपरेटिंग रेंज
• छोटा फ़ुटप्रिंट पैकेज: TSSOP20L/24L,173mil

आवेदन

• ई-बाइक/इलेक्ट्रिक पावर टूल 3-फेज मोटर ड्राइवर
• बैटरी चालित मिनी/माइक्रो मोटर नियंत्रण
• सामान्य प्रयोजन इन्वर्टर

ब्लॉक आरेख

विशिष्ट अनुप्रयोग सर्किट

पिन कॉन्फ़िगरेशन
