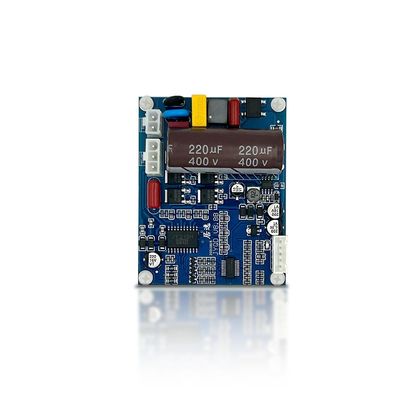

Name: JYQD-V8.8B BLDC मोटर नियंत्रक 100W 110V-220V AC इनपुट
Brand: Changzhou Bextreme Shell Motor Technology Co.,Ltd
SKU: JYQD-V8.8B
Price: 16.90 USD
Availability: InStock

एमओक्यू:	1
कीमत:	$16.90-17.90

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस

जियांगसु, चीन

ब्रांड नाम

Bextremeshell

मॉडल संख्या

JYQD-V8.8B

मॉडल संख्या:

JYQD-V8.8

संचालन तापमान:

-20--85 ℃

ऑपरेटिंग वोल्टेज:

90-265 वी एसी

अधिकतम वर्तमान:

1 क

जारी.कार्यशील वर्तमान:

0.5 एक

पीडब्लूएम आवृत्ति:

1-20kHz

PWM कर्तव्य चक्र:

0-100%

अनुरूप वोल्टेज रेंज:

0-5 वी

बिजली उत्पादन:

100W

इनपुट प्रतिरोध:

20K ओम

गति पल्स आउटपुट:

5V पल्स सिग्नल

अधिकतम आउटपुट करंट:

5ma

तांबे की मोटाई:

1 औंस

मोटर चरण:

3 चरण

मोटर प्रकार:

ब्रशलेस सेंसरलेस डीसी

प्रमुखता देना:

बीएलडीसी मोटर नियंत्रक 100W

बीएलडीसी ड्राइवर बोर्ड 110V-220V

वारंटी के साथ मोटर नियंत्रक

उत्पाद का वर्णन

मूल JYQD-V8.8B मोटर नियंत्रक

AC110V-220V इनपुट, 100W आउटपुट BLDC सेंसरलेस मोटर के लिए

उत्पाद विनिर्देश

विशेषता	मूल्य
प्रकार	नियंत्रक बोर्ड
आपूर्तिकर्ता का प्रकार	सामान्य
तांबे की मोटाई	1 औंस
कार्यात्मक अनुप्रयोग	सर्किट संरक्षण

उत्पाद का अवलोकन

मूल JYQD-V8.8B उच्च वोल्टेज इनपुट BLDC मोटर नियंत्रक 110V-220VAC इनपुट और 3-चरण ब्रशलेस डीसी मोटर्स के लिए निरंतर 100W आउटपुट के साथ।

तकनीकी मापदंड

(ब्रशलेस सेंसरलेस डीसी मोटर के लिए)

मॉडल संख्याः JYQD-V8.8
ऑपरेटिंग तापमानः -20°C से 85°C
ऑपरेटिंग वोल्टेजः 90-265V AC
अधिकतम करंटः 1A
निरंतर कार्य करंटः 0.5A
पीडब्ल्यूएम गति नियंत्रणः पीडब्ल्यूएम आवृत्ति 1-20KHz; कार्य चक्र 0-100%
एनालॉग वोल्टेज गति विनियमनः 0-5V
ओवर वोल्टेज/लो वोल्टेज सुरक्षाः हाँ
स्पीड पल्स सिग्नल आउटपुटः हाँ

वायरिंग आरेख

नियंत्रण पोर्ट

5V- ड्राइवर बोर्ड आंतरिक आउटपुट वोल्टेज
एम- मोटर गति पल्स सिग्नल आउटपुट पोर्ट, 5V पल्स सिग्नल
Z/F- घुमावदार दिशा नियंत्रण बंदरगाहों. कनेक्ट "5V" उच्च स्तर या कोई कनेक्ट आगे की दिशा के लिए, कनेक्ट 0V कम स्तर या रिवर्स दिशा के लिए GND
वीआर- गति नियंत्रण पोर्ट. एनालॉग वोल्टेज रैखिक गति विनियमन 0.1V-5V (इनपुट प्रतिरोध 20K ओम). पीडब्ल्यूएम गति विनियमन का उपयोग करते समय जीएनडी से कनेक्ट करें
जीएनडी- ड्राइव बोर्ड आंतरिक नियंत्रण के लिए प्रयोग किया जाता है

पावर पोर्ट

यू/एमए- मोटर चरण ए
वी/एमबी- मोटर चरण बी
W/MC- मोटर चरण सी
एसी- मैं
एसी- एन

महत्वपूर्ण नोट्स:

यदि ड्राइवर बोर्ड मोटर से 50 सेमी से अधिक दूर है तो छिपे हुए तारों का उपयोग करें
इस एसी इनपुट ड्राइवर बोर्ड अनुप्रयोगों के लिए निर्मित किया जा सकता है
ड्राइवर MOSFET और हीटसिंक/इंस्टॉलेशन प्लेट के बीच उचित इन्सुलेशन सुनिश्चित करें

आवेदन दिशानिर्देश

मोटर वोल्टेज और शक्ति मापदंडों ड्राइवर बोर्ड विनिर्देशों से अधिक नहीं हैं की पुष्टि
3-चरण ब्रशलेस सेंसरलेस मोटर्स के लिए डिज़ाइन किया गया, लेकिन इष्टतम प्रदर्शन के लिए समायोजन की आवश्यकता हो सकती है
बोर्ड आवास या हीटसिंक के बिना आता है। मोटर > 60W के लिए, हीटसिंक आवश्यक है
5V आउटपुट पोर्ट केवल बोर्ड के बाहरी पोटेंशियोमीटर और स्विच के लिए है
"एम" टर्मिनल मोटर गति पल्स आउटपुट संकेत (पुश-पुल आउटपुट, अधिकतम 5mA) प्रदान करता है

आयाम
