JYQD-V7.3E2 BLDC मोटर ड्राइवर बोर्ड एक डायरेक्ट करंट ब्रशलेस ड्राइवर बोर्ड है जिसे DC ब्रशलेस मोटर्स को नियंत्रित करने और 0 से 100% तक सटीक गति विनियमन प्रदान करने के लिए डिज़ाइन किया गया है। इस उत्पाद के नियंत्रण एल्गोरिदम स्क्वायर वेव पर आधारित हैं जो इसकी स्थिरता और सटीकता को बढ़ावा देता है।
यह ड्राइवर बोर्ड अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है, जिसमें शामिल हैं:
इलेक्ट्रिक स्केटबोर्ड
इलेक्ट्रिक स्कूटर
इलेक्ट्रिक व्हीलचेयर
होवरबोर्ड
ड्रोन
इलेक्ट्रिक यूनीसाइकिल
इलेक्ट्रिक मोपेड
इलेक्ट्रिक गो कार्ट
आरसी कार
औद्योगिक रोबोट
लॉजिस्टिक्स कन्वेयर बेल्ट
स्वचालन उपकरण
सीएनसी मशीनें
सेल्फ-प्रोपेल्ड लॉन मूवर्स
उपभोक्ता इलेक्ट्रॉनिक्स
घरेलू उपकरण
औद्योगिक उपकरण

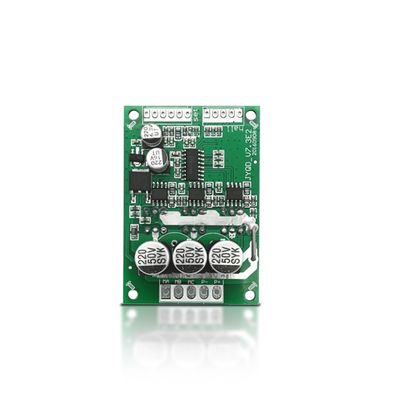

BLDC मोटर ड्राइवर उपस्थिति
अनुप्रयोग दिशानिर्देश
सुनिश्चित करें कि मोटर के वोल्टेज और पावर पैरामीटर निर्दिष्ट सीमा से अधिक नहीं हैं।
120° पर हॉल के साथ हॉल ब्रशलेस डीसी मोटर के लिए लागू। सर्वोत्तम ड्राइविंग प्रभाव प्राप्त करने के लिए आपको वास्तविक स्थिति के अनुसार हॉल लाइन अनुक्रम या मोटर तीन-फेज लाइन अनुक्रम को समायोजित करने की आवश्यकता हो सकती है।
JYQD-V7.3E2 बिना आवास और हीटसिंक वाला एक ड्राइवर बोर्ड है। यह बिना किसी हीटसिंक के 100 वाट से कम की मोटरों को चला सकता है, लेकिन सामान्य वेंटिलेशन की आवश्यकता होती है।
ड्राइव बोर्ड पर 5V आउटपुट पोर्ट को बाहरी पावर उपकरण से कनेक्ट करने से मना किया गया है। यह केवल गति समायोजन, कम्यूटेशन और सक्षम संचालन के लिए बाहरी पोटेंशियोमीटर या स्विच के लिए लागू है।
BLDC मोटर ड्राइवर वायरिंग
1. नियंत्रण पोर्ट
5V - ड्राइवर बोर्ड आंतरिक आउटपुट वोल्टेज, गति समायोजन और रिवर्सिंग ऑपरेशन के लिए बाहरी पोटेंशियोमीटर या स्विच
Z/F - घूर्णन दिशा नियंत्रण पोर्ट
VR - गति नियंत्रण पोर्ट। एनालॉग वोल्टेज रैखिक गति विनियमन 0.1v -5V
EL - पोर्ट नियंत्रण सक्षम करें
सिग्नल - गति पल्स सिग्नल आउटपुट
GND - ड्राइवर बोर्ड आंतरिक नियंत्रण के लिए उपयोग किया जाता है
2. पावर पोर्ट
MA - मोटर फेज A
MB - मोटर फेज B
MC - मोटर फेज C
P- - DC -
P+ - DC +
3. हॉल सेंसर पोर्ट
Ha - हॉल a
Hb - हॉल b
Hc - हॉल c
GND - GND
5V - 5V आउटपुट
4. यदि ड्राइवर बोर्ड मोटर से 50 सेमी से अधिक की दूरी पर है तो परिरक्षित तारों का उपयोग करें।
