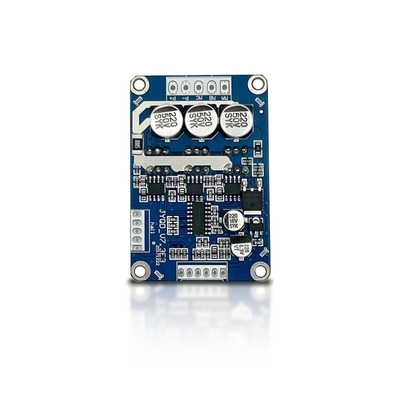

JYQD-V7.3E3 BLDC मोटर ड्राइवर 12-36VDC 500W पीडब्ल्यूएम नियंत्रण

एमओक्यू:	1
कीमत:	$7.90-9.90

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस

जियांगसु, चीन

ब्रांड नाम

Bextremeshell

मॉडल संख्या

JYQD-V7.3E3

इनपुट वोल्टेज:

12-36 वीडीसी

मूल्यांकित शक्ति:

अधिकतम शक्ति:

अधिकतम वर्तमान:

नियंत्रण एल्गोरिथ्म:

स्क्वेर वेव

DIMENSIONS:

63 मिमी x 42.5 मिमी x 20 मिमी

गति नियंत्रण:

PWM/0-5V

स्पीड फीडबैक:

कार्य -तापमान:

-10 ℃ से 60 ℃

पीडब्लूएम आवृत्ति:

1K-20kHz

PWM कर्तव्य चक्र:

0-100%

पीडब्लूएम आयाम:

नियंत्रण बंदरगाह दूरी:

2.54 मिमी

बिजली बंदरगाह दूरी:

3.96 मिमी

मोटर प्रकार:

हॉल सेंसर मोटर

प्रमुखता देना:

बीएलडीसी मोटर ड्राइवर 500W पीडब्ल्यूएम

BLDC ड्राइवर बोर्ड 12-36VDC

पीडब्ल्यूएम नियंत्रण के साथ मोटर चालक

उत्पाद का वर्णन

JYQD-V7.3E3 BLDC मोटर ड्राइवर

12-36 वीडीसी इनपुट, अधिकतम 500W बिजली, पीडब्ल्यूएम नियंत्रण के साथ, अर्डिनो संगत

उत्पाद विनिर्देश

विशेषता	मूल्य
सहायक उपकरण का प्रकार	मोटर चालक
प्रयोग	मोटर
संगत उत्पाद	बीएलडीसी मोटर

प्रमुख विशेषताएं

मॉडल संख्याःJYQD-V7.3E3
पावर इनपुटः12-36वीडीसी
नामित शक्ति:350W
मैक्स पावर:500W
अधिकतम करंटः15A
सुरक्षाःओवर-करंट, शॉर्ट सर्किट, ओवर वोल्टेज, अंडर वोल्टेज, लॉक रोटर, ओवर-हीटिंग
नियंत्रण एल्गोरिदमःवर्ग तरंग
आयाम:63 मिमी × 42.5 मिमी × 20 मिमी
गति नियंत्रणःपीडब्ल्यूएम/0-5वी
गति प्रतिक्रियाःउपलब्ध संकेत आउटपुट
ऑपरेटिंग तापमानः-10°C से 60°C तक

आवेदन

JYQD-V7.3E3 BLDC मोटर ड्राइवर बोर्ड DC ब्रशलेस मोटर्स के 0 से 100% तक सटीक गति विनियमन के लिए डिज़ाइन किया गया है।इसका वर्ग तरंग नियंत्रण एल्गोरिथ्म विभिन्न अनुप्रयोगों के लिए स्थिरता और सटीकता सुनिश्चित करता है:

सामान्य उपयोगः

इलेक्ट्रिक स्केटबोर्ड और स्कूटर
इलेक्ट्रिक व्हीलचेयर और होवरबोर्ड
ड्रोन और आरसी वाहन
इलेक्ट्रिक यूनिसाइकिल और मोपेड
औद्योगिक रोबोट और स्वचालन उपकरण
सीएनसी मशीनें और कन्वेयर सिस्टम
स्वयंचलित घास काटने वाले
उपभोक्ता इलेक्ट्रॉनिक्स और घरेलू उपकरण

उत्पाद चित्र

स्थापना के लिए दिशानिर्देश

सुनिश्चित करें कि मोटर वोल्टेज और शक्ति मापदंडों निर्दिष्ट सीमा के भीतर हैं
120° हॉल ब्रशलेस डीसी मोटर के साथ संगत (हॉल लाइन अनुक्रम समायोजन की आवश्यकता हो सकती है)
100W से कम मोटर्स के लिए हीटसिंक की आवश्यकता नहीं है (सही वेंटिलेशन सुनिश्चित करें)
5V आउटपुट पोर्ट केवल गति समायोजन के लिए है - बाहरी बिजली उपकरणों को कनेक्ट न करें

वायरिंग आरेख

कनेक्शन विवरणः

नियंत्रण बंदरगाहः5V, Z/F (दिशा), VR (गति), EL (सक्षम), सिग्नल (फिडबैक), GND
पावर पोर्टःएमए, एमबी, एमसी (मोटर चरण), पी+, पी- (सीसी शक्ति)
हॉल सेंसर पोर्टःहा, एचबी, एचसी, जीएनडी, 5 वी
ड्राइवर और मोटर के बीच 50 सेमी से अधिक की दूरी के लिए परिरक्षित तारों का उपयोग करें
नियंत्रण पोर्ट पिचः 2.54mm; पावर पोर्ट पिचः 3.96mm
ड्राइवर MOSFET और हीटसिंक/इंस्टॉलेशन प्लेट के बीच उचित इन्सुलेशन सुनिश्चित करें

आयाम

निर्माण प्रक्रिया

पैकेजिंग

प्रत्येक बीएलडीसी मोटर ड्राइवर को एक व्यक्तिगत एंटी-स्टेटिक बैग में सुरक्षित रूप से पैक किया जाता है।

अक्सर पूछे जाने वाले प्रश्न

नेतृत्व समयः5 दिनों में नमूने; 2-3 सप्ताह में बड़े पैमाने पर आदेश
MOQ:सभी श्रृंखला उत्पादों के लिए 1 सेट
वारंटीःवितरण की तारीख से 12 महीने
तकनीकी सहायता:एक-पर-एक समर्पित सेवा उपलब्ध
