JYQD-V7.5E बीएलडीसी मोटर ड्राइवर 36-72VDC 500W PWM नियंत्रण के साथ

एमओक्यू:	1
कीमत:	$8.90-10.90

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस

जियांगसु, चीन

ब्रांड नाम

Bextremeshell

मॉडल संख्या

JYQD-V7.5E

इनपुट वोल्टेज:

36-72वीडीसी

मूल्यांकित शक्ति:

अधिकतम शक्ति:

अधिकतम वर्तमान:

नियंत्रण एल्गोरिथ्म:

स्क्वेर वेव

DIMENSIONS:

63 मिमी x 42.5 मिमी x 33 मिमी

गति नियंत्रण:

PWM/0-5V

स्पीड फीडबैक:

कार्य -तापमान:

-10 ℃ से 60 ℃

पीडब्लूएम आवृत्ति:

1K-20kHz

PWM कर्तव्य चक्र:

0-100%

पीडब्लूएम आयाम:

नियंत्रण बंदरगाह दूरी:

2.54 मिमी

बिजली बंदरगाह दूरी:

3.96 मिमी

मोटर प्रकार:

हॉल सेंसर मोटर

प्रमुखता देना:

PWM के साथ 500W बीएलडीसी मोटर ड्राइवर

36-72VDC बीएलडीसी ड्राइवर बोर्ड

PWM नियंत्रण बीएलडीसी मोटर ड्राइवर

उत्पाद का वर्णन

JYQD-V7.5E BLDC मोटर ड्राइवर

36-72VDC इनपुट, अधिकतम 500W शक्ति, पीडब्ल्यूएम नियंत्रण के साथ, Arduino संगत

विशेषता	मूल्य
सहायक उपकरण का प्रकार	मोटर चालक
के साथ उपयोग के लिए	बीएलडीसी मोटर

बीएलडीसी मोटर ड्राइवर प्रमुख पैरामीटर

मॉडल संख्याःJYQD-V7.5E

पावर इनपुटः36-72 वीडीसी

नामित शक्तिः350W

उपयुक्तता:हॉल सेंसर मोटर

अधिकतम शक्तिः500W

अधिकतम धाराः15A

सुरक्षाःओवर-करंट, शॉर्ट सर्किट, ओवर वोल्टेज, अंडर वोल्टेज, लॉक रोटर, ओवर-हीटिंग

नियंत्रण एल्गोरिदमःवर्ग तरंग

आयाम:63mm × 42.5mm × 33mm

गति नियंत्रणःपीडब्ल्यूएम/0-5वी

गति प्रतिक्रिया सिग्नल आउटपुटःहाँ

कार्य तापमानः-10°C से 60°C तक

बीएलडीसी मोटर ड्राइवर अनुप्रयोग

JYQD-V7.5E BLDC मोटर ड्राइवर बोर्ड 0 से 100% तक सटीक गति विनियमन के साथ डीसी ब्रशलेस मोटर्स को नियंत्रित करने के लिए डिज़ाइन किया गया एक सीधी धारा ब्रशलेस ड्राइवर बोर्ड है।इसके वर्ग तरंग नियंत्रण एल्गोरिदम स्थिरता और सटीकता सुनिश्चित करते हैं, इसे विभिन्न अनुप्रयोगों के लिए उपयुक्त बनाता है।

इलेक्ट्रिक स्केटबोर्ड

इलेक्ट्रिक स्कूटर

विद्युत व्हीलचेयर

होवरबोर्ड

ड्रोन

विद्युत एकपहिया

इलेक्ट्रिक मोपेड

इलेक्ट्रिक गो कार्ट

आरसी कार

औद्योगिक रोबोट

लॉजिस्टिक्स कन्वेयर बेल्ट

स्वचालन उपकरण

सीएनसी मशीनें

स्वयंचलित घास काटने वाले

उपभोक्ता इलेक्ट्रॉनिक्स

घरेलू उपकरण

औद्योगिक उपकरण

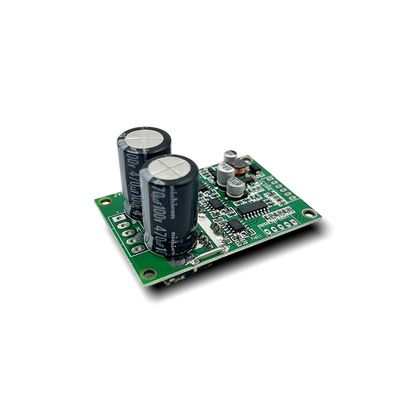

बीएलडीसी मोटर ड्राइवर की उपस्थिति

आवेदन दिशानिर्देश

पुष्टि करें कि मोटर के वोल्टेज और पावर पैरामीटर निर्दिष्ट सीमा से अधिक नहीं हैं।
120° पर हॉल के साथ हॉल ब्रशलेस डीसी मोटर पर लागू होता है। आपको इष्टतम ड्राइविंग प्रभाव के लिए हॉल लाइन अनुक्रम या मोटर तीन-चरण लाइन अनुक्रम को समायोजित करने की आवश्यकता हो सकती है।
यह ड्राइवर बोर्ड आवास और हीटसिंक के बिना आता है। यह हीटसिंक के बिना 100 वाट से नीचे के मोटर्स को चला सकता है लेकिन सामान्य वेंटिलेशन की आवश्यकता होती है।
5V आउटपुट पोर्ट केवल बाहरी पोटेंशियोमीटर या स्विच के लिए है जो गति समायोजन, कम्यूटेशन और सक्षम संचालन के लिए है। बाहरी बिजली उपकरण को कनेक्ट न करें।

बीएलडीसी मोटर ड्राइवर वायरिंग

1नियंत्रण पोर्ट

5V- बाहरी पोटेंशियोमीटर या स्विच के लिए ड्राइवर बोर्ड आंतरिक आउटपुट वोल्टेज
Z/F- घुमावदार दिशा नियंत्रण (5V = आगे, GND = पीछे)
वीआर- गति नियंत्रण पोर्ट (0.1V-5V एनालॉग या PWM 1K-20KHz, 5V आयाम)
EL- पोर्ट सक्षम करें (5V = रन, GND = स्टॉप)
संकेत- स्पीड पल्स सिग्नल आउटपुट
जीएनडी- ड्राइवर बोर्ड आंतरिक नियंत्रण ग्राउंड

2पावर पोर्ट

एमए- मोटर चरण ए
एमबी- मोटर चरण बी
एमसी- मोटर चरण सी
पी-- डीसी नकारात्मक
पी+- DC सकारात्मक

3. हॉल सेंसर पोर्ट

हा- हॉल ए
एचबी- हॉल बी
Hc- हॉल सी
जीएनडी- जमीन
5V- 5V आउटपुट

महत्वपूर्ण नोट्स:यदि ड्राइवर और मोटर के बीच की दूरी 50 सेमी से अधिक है, तो आश्रित तारों का उपयोग करें। नियंत्रण पोर्ट पिचः 2.54 मिमी, पावर पोर्ट पिचः 3.96 मिमी।ड्राइवर MOSFET और हीटसिंक/इंस्टॉलेशन प्लेट के बीच उचित इन्सुलेशन सुनिश्चित करें.

बीएलडीसी मोटर ड्राइवर का आकार

विनिर्माण तकनीक

पैकेजिंग की जानकारी

बीएलडीसी मोटर ड्राइवर एक व्यक्तिगत एंटीस्टेटिक बैग में अच्छी तरह से पैक किया जाता है।

अक्सर पूछे जाने वाले प्रश्न

लीड समय क्या है?

नमूनाः 5 दिन
बड़े पैमाने पर आदेशः 2-3 सप्ताह

MOQ क्या है?

सभी श्रृंखला उत्पादों के लिए 1 सेट

गारंटी क्या है?

वितरण की तारीख से 12 महीने

तकनीकी सहायता कैसे है?

हम 1-ऑन-1 सेवा और तकनीकी सहायता प्रदान करते हैं
