JYQD-V7.0 BLDC मोटर ड्राइवर 12-24VDC 50W PWM नियंत्रण के साथ

एमओक्यू:	1
कीमत:	$3.60-5

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस

जियांगसु, चीन

ब्रांड नाम

Bextremeshell

मॉडल संख्या

JYQD-V7.0

इनपुट वोल्टेज:

12-24वीडीसी

मूल्यांकित शक्ति:

अधिकतम शक्ति:

70 डब्ल्यू

अधिकतम वर्तमान:

नियंत्रण एल्गोरिथ्म:

स्क्वेर वेव

DIMENSIONS:

45 मिमी x 32 मिमी x 10 मिमी

गति नियंत्रण:

PWM/0-5V

स्पीड फीडबैक:

कार्य -तापमान:

-10 ℃ से 60 ℃

पीडब्लूएम आवृत्ति:

1K-20kHz

PWM कर्तव्य चक्र:

0-100%

पीडब्लूएम आयाम:

नियंत्रण बंदरगाह दूरी:

2.54 मिमी

बिजली बंदरगाह दूरी:

3.96 मिमी

मोटर प्रकार:

हॉल सेंसर मोटर

प्रमुखता देना:

PWM नियंत्रण के साथ BLDC मोटर ड्राइवर

12-24VDC BLDC ड्राइवर बोर्ड

50W BLDC मोटर नियंत्रक

उत्पाद का वर्णन

JYQD-V7.0 BLDC मोटर ड्राइवर

12-24 वीडीसी इनपुट, अधिकतम 50W बिजली, पीडब्ल्यूएम नियंत्रण के साथ, अर्डिनो संगत

उत्पाद विशेषताएं

सहायक उपकरण का प्रकार	मोटर चालक
के साथ उपयोग के लिए	बीएलडीसी मोटर

बीएलडीसी मोटर ड्राइवर विनिर्देश

मॉडल संख्याःJYQD-V7.0
पावर इनपुटः12-24 वीडीसी
नामित शक्ति:50W
उपयुक्तता:हॉल सेंसर मोटर
मैक्स पावर:70W
अधिकतम करंटः3A
सुरक्षाःओवर-करंट, शॉर्ट सर्किट, ओवर वोल्टेज, अंडर वोल्टेज, लॉक रोटर, ओवर-हीटिंग
नियंत्रण एल्गोरिदमःवर्ग तरंग
आयाम:45 मिमी × 32 मिमी × 10 मिमी
गति नियंत्रणःपीडब्ल्यूएम/0-5वी
गति प्रतिक्रिया संकेत आउटपुटःहाँ
कार्य तापमानः-10°C से 60°C तक

बीएलडीसी मोटर ड्राइवर अनुप्रयोग

JYQD-V7.0 BLDC मोटर ड्राइवर बोर्ड को 0 से 100% तक सटीक गति विनियमन के साथ DC ब्रशलेस मोटर्स को नियंत्रित करने के लिए डिज़ाइन किया गया है। इसके वर्ग तरंग नियंत्रण एल्गोरिदम स्थिरता और सटीकता सुनिश्चित करते हैं,इसे विभिन्न अनुप्रयोगों के लिए उपयुक्त बनाना.

सामान्य अनुप्रयोग

इलेक्ट्रिक स्केटबोर्ड

इलेक्ट्रिक स्कूटर

विद्युत व्हीलचेयर

होवरबोर्ड

ड्रोन

विद्युत एकपहिया

इलेक्ट्रिक मोपेड

इलेक्ट्रिक गो कार्ट

आरसी कार

औद्योगिक रोबोट

लॉजिस्टिक्स कन्वेयर बेल्ट

स्वचालन उपकरण

सीएनसी मशीनें

स्वयंचलित घास काटने वाले

उपभोक्ता इलेक्ट्रॉनिक्स

घरेलू उपकरण

औद्योगिक उपकरण

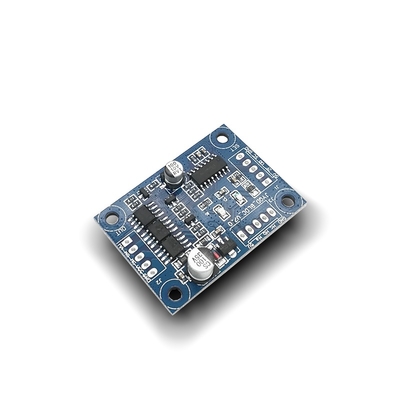

बीएलडीसी मोटर ड्राइवर की उपस्थिति

आवेदन दिशानिर्देश

पुष्टि करें कि मोटर के वोल्टेज और पावर पैरामीटर निर्दिष्ट सीमा से अधिक नहीं हैं।
120° पर हॉल के साथ हॉल ब्रशलेस डीसी मोटर पर लागू होता है। आपको इष्टतम ड्राइविंग प्रभाव के लिए हॉल लाइन अनुक्रम या मोटर तीन-चरण लाइन अनुक्रम को समायोजित करने की आवश्यकता हो सकती है।
यह ड्राइवर बोर्ड आवास और हीटसिंक के बिना आता है। यह हीटसिंक के बिना 50 वाट से नीचे के मोटर्स को चला सकता है लेकिन सामान्य वेंटिलेशन की आवश्यकता होती है।
5V आउटपुट पोर्ट केवल बाहरी पोटेंशियोमीटर या स्विच के लिए है जो गति समायोजन, कम्यूटेशन और सक्षम संचालन के लिए है। बाहरी बिजली उपकरण को कनेक्ट न करें।

बीएलडीसी मोटर ड्राइवर वायरिंग

नियंत्रण पोर्ट

5V:बाहरी पोटेंशियोमीटर या स्विच के लिए ड्राइवर बोर्ड आंतरिक आउटपुट वोल्टेज
Z/F:घुमावदार दिशा नियंत्रण पोर्ट (5V = आगे, GND = पीछे)
वीआर:गति नियंत्रण पोर्ट (0.1V-5V एनालॉग या PWM इनपुट)
एससी:बंदरगाह नियंत्रण को सक्षम करें (5V=कार्यान्वयन की अनुमति दें, GND=कार्यान्वयन को प्रतिबंधित करें)
जीएनडी:ड्राइवर बोर्ड के आंतरिक नियंत्रण के लिए आधार

पावर पोर्ट

एमए, एमबी, एमसी:मोटर चरण कनेक्शन
पी+, पी-:डीसी पावर इनपुट

हॉल सेंसर पोर्ट

हा, एचबी, एचसी:हॉल सेंसर कनेक्शन
GND, 5V:हॉल सेंसर के लिए शक्ति

महत्वपूर्ण नोट्स:

यदि ड्राइवर बोर्ड मोटर से 50 सेमी से अधिक दूर है तो छिपे हुए तारों का उपयोग करें
नियंत्रण पोर्ट दूरीः 2.54 मिमी, पावर पोर्ट दूरीः 3.96 मिमी
ड्राइवर MOSFET और हीटसिंक/इंस्टॉलेशन प्लेट के बीच उचित इन्सुलेशन सुनिश्चित करें

बीएलडीसी मोटर ड्राइवर आयाम

विनिर्माण तकनीक

पैकेजिंग की जानकारी

बीएलडीसी मोटर ड्राइवर एक व्यक्तिगत एंटीस्टेटिक बैग में अच्छी तरह से पैक किया जाता है।

अक्सर पूछे जाने वाले प्रश्न

लीड टाइम

नमूनाः 5 दिन
बड़े पैमाने पर आदेशः 2-3 सप्ताह

न्यूनतम आदेश मात्रा

सभी श्रृंखला उत्पादों के लिए 1 सेट

वारंटी

वितरण की तारीख से 12 महीने

तकनीकी सहायता

1-ऑन-1 सेवा और तकनीकी सहायता
