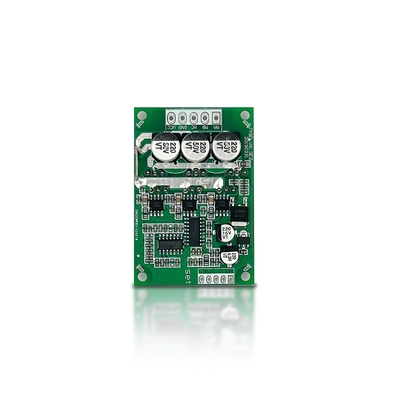

JYQD-V6.3E2 BLDC मोटर ड्राइवर 500W 15A गति विनियमन के साथ

एमओक्यू:	1
कीमत:	$7.90-9.90

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस

जियांगसु, चीन

ब्रांड नाम

Bextremeshell

मॉडल संख्या

JYQD-V6.3E2

प्रतिरूप संख्या।:

JYQD-V6.3E2

बिजली इनपुट:

12-36 वीडीसी

मूल्यांकित शक्ति:

अधिकतम शक्ति:

अधिकतम वर्तमान:

नियंत्रण एल्गोरिदम:

स्क्वेर वेव

DIMENSIONS:

63 मिमी x 36.5 मिमी x 17 मिमी

गति नियंत्रण:

PWM/0-5V

स्पीड फीडबैक:

कार्य -तापमान:

-10 ℃ से 60 ℃

पीडब्लूएम आवृत्ति:

1K-20kHz

PWM कर्तव्य चक्र:

0-100%

पीडब्लूएम आयाम:

नियंत्रण बंदरगाह दूरी:

2.54 मिमी

बिजली बंदरगाह दूरी:

3.96 मिमी

प्रमुखता देना:

500W BLDC मोटर ड्राइवर

15A BLDC ड्राइवर बोर्ड

बीएलडीसी मोटर स्पीड रेगुलेटर

उत्पाद का वर्णन

JYQD-V6.3E2 BLDC मोटर ड्राइवर

500W पावर ब्रशलेस डीसी मोटर ड्राइवर गति विनियमन फ़ंक्शन के साथ, जिसका व्यापक रूप से इलेक्ट्रिक वाहनों और औद्योगिक अनुप्रयोगों में उपयोग किया जाता है।

उत्पाद विनिर्देश

विशेषता	मूल्य
सहायक उपकरण का प्रकार	मोटर ड्राइवर
इसके साथ प्रयोग के लिए	BLDC मोटर

तकनीकी पैरामीटर

मॉडल नं.:JYQD-V6.3E2
पावर इनपुट:12-36VDC
रेटेड पावर:350W
उपयुक्तता:सेंसरलेस मोटर
अधिकतम शक्ति:500W
अधिकतम करंट:15A
सुरक्षा:ओवर-करंट, शॉर्ट सर्किट, ओवर वोल्टेज, अंडर वोल्टेज, लॉक्ड रोटर, ओवर-हीटिंग
नियंत्रण एल्गोरिदम:वर्ग तरंग
आयाम:63mm × 36.5mm × 17mm
गति नियंत्रण:PWM/0-5V
गति प्रतिक्रिया संकेत आउटपुट:हाँ
कार्य तापमान:-10℃ से 60℃

अनुप्रयोग

JYQD-V6.3E2 BLDC मोटर ड्राइवर बोर्ड को 0 से 100% तक सटीक गति विनियमन के साथ डीसी ब्रशलेस मोटर्स को नियंत्रित करने के लिए डिज़ाइन किया गया है। इसके वर्ग तरंग नियंत्रण एल्गोरिदम विभिन्न अनुप्रयोगों के लिए स्थिरता और सटीकता सुनिश्चित करते हैं:

इलेक्ट्रिक स्केटबोर्ड और स्कूटर
इलेक्ट्रिक व्हीलचेयर और होवरबोर्ड
ड्रोन और आरसी वाहन
औद्योगिक रोबोट और स्वचालन
सीएनसी मशीनें और कन्वेयर सिस्टम
उपभोक्ता इलेक्ट्रॉनिक्स और उपकरण

उत्पाद दिखावट

अनुप्रयोग दिशानिर्देश

पुष्टि करें कि मोटर वोल्टेज और पावर पैरामीटर निर्दिष्ट सीमा के भीतर हैं
ड्राइवर बोर्ड को उचित वेंटिलेशन की आवश्यकता होती है; 100W से ऊपर की मोटरों के लिए हीटसिंक की सिफारिश की जाती है
5V आउटपुट पोर्ट केवल गति समायोजन घटकों के लिए है, बाहरी बिजली उपकरणों के लिए नहीं

वायरिंग निर्देश

नियंत्रण पोर्ट:
5V - गति समायोजन के लिए आंतरिक आउटपुट Z/F - रोटेशन दिशा नियंत्रण VR - गति नियंत्रण (0.1V-5V या PWM) सिग्नल - गति पल्स आउटपुट GND - नियंत्रण ग्राउंड
पावर पोर्ट:
MA/MB/MC - मोटर चरण VCC/GND - डीसी पावर इनपुट
मोटर से 50 सेमी से अधिक दूरी के लिए परिरक्षित तारों का प्रयोग करें
नियंत्रण पोर्ट रिक्ति: 2.54 मिमी; पावर पोर्ट रिक्ति: 3.96 मिमी

MOSFET और हीटसिंक के बीच उचित इन्सुलेशन सुनिश्चित करें
आयाम
विनिर्माण प्रक्रिया

पैकेजिंग
BLDC मोटर ड्राइवर को शिपिंग और भंडारण के दौरान सुरक्षा के लिए एक व्यक्तिगत एंटी-स्टैटिक बैग में सुरक्षित रूप से पैक किया जाता है।
अक्सर पूछे जाने वाले प्रश्न

लीड टाइम क्या है?

नमूने: 5 दिन

मास ऑर्डर: 2-3 सप्ताह

न्यूनतम ऑर्डर मात्रा क्या है?

सभी श्रृंखला उत्पादों के लिए 1 सेट

वारंटी अवधि क्या है?

डिलीवरी की तारीख से 12 महीने
क्या तकनीकी सहायता उपलब्ध है?

हम वन-ऑन-वन सेवा और तकनीकी सहायता प्रदान करते हैं
