JYQD-V6.5E BLDC मोटर ड्राइवर 36-72VDC 500W स्पीड रेगुलेशन के साथ

एमओक्यू:	1
कीमत:	$8.90-10.90

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस

जियांगसु, चीन

ब्रांड नाम

Bextremeshell

मॉडल संख्या

JYQD-V6.5E

इनपुट वोल्टेज:

36-72वीडीसी

मूल्यांकित शक्ति:

अधिकतम शक्ति:

अधिकतम वर्तमान:

नियंत्रण एल्गोरिथ्म:

स्क्वेर वेव

DIMENSIONS:

63 मिमी x 36.5 मिमी x 33 मिमी

गति नियंत्रण:

PWM/0-5V

स्पीड फीडबैक:

कार्य -तापमान:

-10 ℃ से 60 ℃

पीडब्लूएम आवृत्ति:

1K-20kHz

PWM कर्तव्य चक्र:

0-100%

पीडब्लूएम आयाम:

नियंत्रण बंदरगाह दूरी:

2.54 मिमी

बिजली बंदरगाह दूरी:

3.96 मिमी

मोटर प्रकार:

सेंसर रहित मोटर

प्रमुखता देना:

500W BLDC मोटर ड्राइवर

36-72VDC BLDC ड्राइवर बोर्ड

स्पीड रेगुलेशन के साथ BLDC मोटर ड्राइवर

उत्पाद का वर्णन

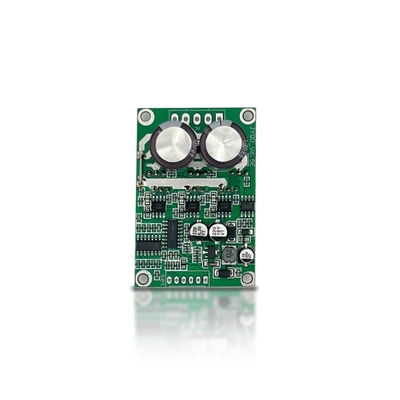

JYQD-V6.5E BLDC मोटर ड्राइवर

36-72 वीडीसी इनपुट अधिकतम शक्ति 500W और टोक़/गति विनियमन समारोह के साथ।

उत्पाद विशेषताएं

विशेषता	मूल्य
सहायक उपकरण का प्रकार	मोटर चालक
के साथ उपयोग के लिए	बीएलडीसी मोटर

प्रमुख मापदंड

मॉडल संख्याःJYQD-V6.5E

पावर इनपुटः36-72 वीडीसी

नामित शक्तिः350W

उपयुक्तता:सेंसर रहित मोटर

अधिकतम शक्तिः500W

अधिकतम धाराः15A

सुरक्षाःओवर-करंट, शॉर्ट सर्किट, ओवर वोल्टेज, अंडर वोल्टेज, लॉक रोटर, ओवर-हीटिंग

नियंत्रण एल्गोरिदमःवर्ग तरंग

आयाम:63mm × 36.5mm × 33mm

गति नियंत्रणःपीडब्ल्यूएम/0-5वी

गति प्रतिक्रिया सिग्नल आउटपुटःहाँ

कार्य तापमानः-10°C से 60°C तक

आवेदन

JYQD-V6.5E BLDC मोटर ड्राइवर बोर्ड सटीक गति विनियमन (0-100%) के साथ डीसी ब्रशलेस मोटर्स को नियंत्रित करने के लिए डिज़ाइन किया गया है।इसके वर्ग तरंग नियंत्रण एल्गोरिदम विभिन्न अनुप्रयोगों के लिए स्थिरता और सटीकता सुनिश्चित करते हैं:

इलेक्ट्रिक स्केटबोर्ड

इलेक्ट्रिक स्कूटर

विद्युत व्हीलचेयर

होवरबोर्ड

ड्रोन

विद्युत एकपहिया

इलेक्ट्रिक मोपेड

इलेक्ट्रिक गो कार्ट

आरसी कार

औद्योगिक रोबोट

लॉजिस्टिक्स कन्वेयर बेल्ट

स्वचालन उपकरण

सीएनसी मशीनें

स्वयंचलित घास काटने वाले

उपभोक्ता इलेक्ट्रॉनिक्स

घरेलू उपकरण

औद्योगिक उपकरण

उपस्थिति

आवेदन दिशानिर्देश

पुष्टि करें कि मोटर के वोल्टेज और पावर पैरामीटर निर्दिष्ट सीमा से अधिक नहीं हैं।
यह ड्राइवर बोर्ड आवास और हीटसिंक के बिना आता है। यह हीटसिंक के बिना 100W से नीचे के मोटर्स को चला सकता है लेकिन सामान्य वेंटिलेशन की आवश्यकता होती है।
5V आउटपुट पोर्ट केवल बाहरी पॉटेंशियोमीटर या स्विच के लिए है जो गति समायोजन, कम्यूटेशन और सक्षम संचालन के लिए है - बाहरी बिजली उपकरण को कनेक्ट न करें।

वायरिंग आरेख

नियंत्रण पोर्ट

5V:बाहरी पोटेंशियोमीटर/स्विच के लिए ड्राइवर बोर्ड आंतरिक आउटपुट वोल्टेज
Z/F:घुमावदार दिशा नियंत्रण (5V = आगे, 0V/GND = पीछे)
वीआर:गति नियंत्रण (0.1V-5V एनालॉग या PWM 1K-20KHz, 5V आयाम)
सिग्नलःस्पीड पल्स सिग्नल आउटपुट (5V पल्स)
जीएनडी:ड्राइवर बोर्ड आंतरिक नियंत्रण ग्राउंड
टॉर्क:प्रारंभ टोक़ समायोजन (पहले निश्चित टोक़ प्रतिरोधक हटाएं)

पावर पोर्ट

एमए, एमबी, एमसी:मोटर चरण A, B, C
जीएनडी:डीसी नकारात्मक
वीसीसी:डीसी पॉजिटिव

नोटःयदि ड्राइवर और मोटर के बीच की दूरी 50 सेमी से अधिक है, तो परिरक्षित तारों का उपयोग करें। नियंत्रण पोर्ट पिचः 2.54 मिमी, पावर पोर्ट पिचः 3.96 मिमी। एमओएसएफईटी और हीटसिंक/इंस्टॉलेशन प्लेट के बीच उचित इन्सुलेशन सुनिश्चित करें।

आयाम

विनिर्माण तकनीक

पैकेजिंग की जानकारी

बीएलडीसी मोटर ड्राइवर सुरक्षा के लिए एक व्यक्तिगत एंटी-स्टेटिक बैग में पैक किया जाता है।

अक्सर पूछे जाने वाले प्रश्न

लीड समय क्या है?

नमूनाः 5 दिन. बड़े पैमाने पर आदेशः 2-3 सप्ताह.

MOQ क्या है?

सभी श्रृंखला उत्पादों के लिए 1 सेट

गारंटी क्या है?

वितरण की तारीख से 12 महीने

तकनीकी सहायता कैसे है?

हम 1-ऑन-1 सेवा और तकनीकी सहायता प्रदान करते हैं
