JYQD-V6.7 BLDC मोटर ड्राइवर 50W 12/24VDC गति नियंत्रण के साथ

एमओक्यू:	1
कीमत:	$4.90-5.90

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस

जियांगसु, चीन

ब्रांड नाम

Bextremeshell

मॉडल संख्या

JYQD-V6.7

बिजली इनपुट:

12/24VDC

मूल्यांकित शक्ति:

अधिकतम शक्ति:

अधिकतम वर्तमान:

नियंत्रण एल्गोरिथ्म:

स्क्वेर वेव

DIMENSIONS:

45 मिमी x 28 मिमी x 10 मिमी

गति नियंत्रण:

PWM/0-5V

स्पीड फीडबैक:

कार्य -तापमान:

-10 ℃ से 60 ℃

पीडब्लूएम आवृत्ति:

1K-20kHz

PWM कर्तव्य चक्र:

0-100%

पीडब्लूएम आयाम:

नियंत्रण बंदरगाह दूरी:

2.54 मिमी

बिजली बंदरगाह दूरी:

3.96 मिमी

मोटर उपयुक्तता:

सेंसर रहित मोटर

प्रमुखता देना:

गति नियंत्रण के साथ BLDC मोटर ड्राइवर

50W BLDC ड्राइवर बोर्ड 12/24VDC

गारंटी के साथ JYQD-V6.7 मोटर चालक

उत्पाद का वर्णन

50W माइक्रो सेंसरलेस मोटर के लिए JYQD-V6.7 BLDC मोटर ड्राइवर

उत्पाद विशेषताएं

विशेषता	मूल्य
सहायक उपकरण का प्रकार	मोटर चालक
प्रयोग	मोटर
के साथ उपयोग के लिए	बीएलडीसी मोटर

प्रमुख विनिर्देश

मॉडल संख्याःJYQD-V6.7

पावर इनपुटः12/24वीडीसी

नामित शक्ति:50W

उपयुक्तता:सेंसर रहित मोटर

मैक्स पावर:60W

अधिकतम करंटः3A

सुरक्षाःओवर-करंट, शॉर्ट सर्किट, ओवर वोल्टेज, अंडर वोल्टेज, लॉक रोटर, ओवर-हीटिंग

नियंत्रण एल्गोरिदमःवर्ग तरंग

आयाम:45 मिमी × 28 मिमी × 10 मिमी

गति नियंत्रणःपीडब्ल्यूएम/0-5वी

गति प्रतिक्रिया संकेत आउटपुटःहाँ

कार्य तापमानः-10°C से 60°C तक

आवेदन

JYQD-V6.7 BLDC मोटर ड्राइवर बोर्ड को 0 से 100% तक सटीक गति विनियमन के साथ DC ब्रशलेस मोटर्स को नियंत्रित करने के लिए डिज़ाइन किया गया है।इसके वर्ग तरंग नियंत्रण एल्गोरिदम विभिन्न अनुप्रयोगों के लिए स्थिरता और सटीकता सुनिश्चित करते हैं.

इलेक्ट्रिक स्केटबोर्ड
इलेक्ट्रिक स्कूटर
विद्युत व्हीलचेयर
होवरबोर्ड
ड्रोन
विद्युत एकपहिया
इलेक्ट्रिक मोपेड
इलेक्ट्रिक गो कार्ट
आरसी कार
औद्योगिक रोबोट
लॉजिस्टिक्स कन्वेयर बेल्ट
स्वचालन उपकरण
सीएनसी मशीनें
स्वयंचलित घास काटने वाले
उपभोक्ता इलेक्ट्रॉनिक्स
घरेलू उपकरण
औद्योगिक उपकरण

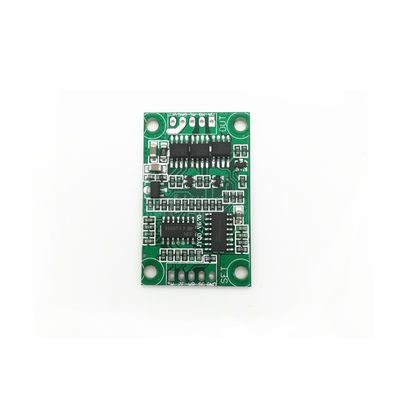

उत्पाद का स्वरूप

आवेदन दिशानिर्देश

पुष्टि करें कि मोटर के वोल्टेज और पावर पैरामीटर निर्दिष्ट सीमा से अधिक नहीं हैं।
यह ड्राइवर बोर्ड हीटसिंक के बिना 35W से कम की मोटर चला सकता है लेकिन सामान्य वेंटिलेशन की आवश्यकता होती है।
5V आउटपुट पोर्ट केवल बाहरी पोटेंशियोमीटर या गति समायोजन के लिए स्विच के लिए है, बाहरी उपकरण को बिजली देने के लिए नहीं।

वायरिंग आरेख

नियंत्रण पोर्ट

5V:बाहरी पोटेंशियोमीटर या स्विच के लिए आंतरिक आउटपुट वोल्टेज
Z/F:घुमावदार दिशा नियंत्रण पोर्ट (5V = आगे, GND = पीछे)
वीआर:गति नियंत्रण पोर्ट (0.1V-5V एनालॉग या PWM 1K-20KHz)
एससी:स्पीड पल्स सिग्नल आउटपुट (5V पल्स)
जीएनडी:ड्राइवर बोर्ड आंतरिक नियंत्रण ग्राउंड

पावर पोर्ट

एमए:मोटर चरण ए
एमबीःमोटर चरण बी
एम.सी.:मोटर चरण सी
जीएनडी:डीसी नकारात्मक
वीसीसी:डीसी पॉजिटिव

महत्वपूर्ण नोट्स:चालक और मोटर के बीच 50 सेमी से अधिक की दूरी के लिए परिरक्षित तारों का उपयोग करें। चालक MOSFET और हीटसिंक के बीच उचित इन्सुलेशन सुनिश्चित करें। नियंत्रण पोर्ट दूरीः 2.54 मिमी, पावर पोर्ट दूरीः 3.96 मिमी।

आयाम

निर्माण प्रक्रिया

पैकेजिंग

बीएलडीसी मोटर ड्राइवर एक व्यक्तिगत एंटीस्टेटिक बैग में अच्छी तरह से पैक किया जाता है।

अक्सर पूछे जाने वाले प्रश्न

लीड समय क्या है?

नमूनाः 5 दिन. बड़े पैमाने पर आदेशः 2-3 सप्ताह.

MOQ क्या है?

सभी श्रृंखला उत्पादों के लिए 1 सेट

गारंटी क्या है?

वितरण की तारीख से 12 महीने

तकनीकी सहायता कैसे है?

हम 1-ऑन-1 सेवा और तकनीकी सहायता प्रदान करते हैं
