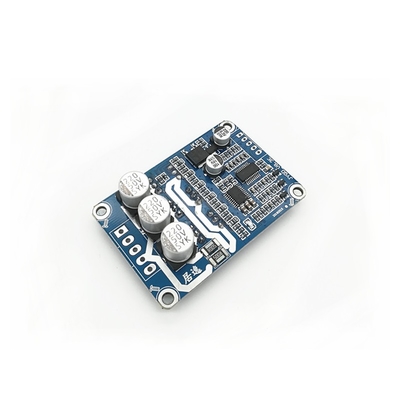

JYQD-V8.3E BLDC मोटर नियंत्रक 12-36VDC 15A सेंसर रहित

एमओक्यू:	1
कीमत:	$7.90-9.90

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

इनपुट वोल्टेज:

12-36 वीडीसी

मूल्यांकित शक्ति:

300W

अधिकतम शक्ति:

500W

अधिकतम वर्तमान:

15 ए

नियंत्रण एल्गोरिथ्म:

स्क्वेर वेव

DIMENSIONS:

67 मिमी x 36.5 मिमी x 16.6 मिमी

गति नियंत्रण:

PWM/0-5V

स्पीड फीडबैक:

हाँ

कार्य -तापमान:

-10 ℃ से 60 ℃

पीडब्लूएम आवृत्ति:

1K-20kHz

PWM कर्तव्य चक्र:

0-100%

पीडब्लूएम आयाम:

नियंत्रण बंदरगाह दूरी:

2.54 मिमी

बिजली बंदरगाह दूरी:

3.96 मिमी

मोटर प्रकार:

सेंसर रहित

प्रमुखता देना:

बीएलडीसी मोटर नियंत्रक 15 ए सेंसर रहित

BLDC ड्राइवर बोर्ड 12-36VDC

वारंटी के साथ मोटर नियंत्रक

उत्पाद का वर्णन

JYQD-V8.3E BLDC मोटर कंट्रोलर

12-36VDC इनपुट, सेंसरलेस मोटर के लिए अधिकतम वर्तमान 15A

प्रमुख विनिर्देश

प्रतिरूप संख्या।:JYQD-V8.3E
पावर इनपुट:12-36VDC
मूल्यांकित शक्ति:300W
अधिकतम शक्ति:500W
अधिकतम वर्तमान:15 ए
उपयुक्तता:सेंसर रहित मोटर
नियंत्रण एल्गोरिदम:स्क्वेर वेव
आयाम:67 मिमी × 36.5 मिमी × 16.6 मिमी
गति नियंत्रण:PWM/0-5V
स्पीड फीडबैक सिग्नल आउटपुट:हाँ
काम करने का तापमान:-10 ℃ से 60 ℃

संरक्षण सुविधाएँ

ओवर-करंट, शॉर्ट सर्किट, वोल्टेज पर, वोल्टेज के तहत, लॉक रोटर, ओवर-हीटिंग

उत्पाद अवलोकन

JYQD-V8.3E BLDC मोटर ड्राइवर बोर्ड एक प्रत्यक्ष वर्तमान ब्रशलेस ड्राइवर बोर्ड है जिसे डीसी ब्रशलेस मोटर्स को 0 से 100%तक सटीक गति विनियमन के साथ नियंत्रित करने के लिए डिज़ाइन किया गया है। इसके वर्ग तरंग नियंत्रण एल्गोरिदम स्थिरता और सटीकता सुनिश्चित करते हैं, जिससे यह विभिन्न अनुप्रयोगों के लिए उपयुक्त हो जाता है।

अनुप्रयोग

रोबोटिक
विद्युत साइकिल
बिजली का पहियाशेयर
बिजली स्कूटर
हब मोटर्स
इलेक्ट्रिक स्केटबोर्ड
ड्रोन
होवरबोर्ड्स
बिजली की एकतरफा
बिजली के मोपेड
इलेक्ट्रिक गो-कार्ट
आरसी कारें
औद्योगिक रोबोट
लॉजिस्टिक्स कन्वेयर बेल्ट
स्वचालन उपस्कर
सीएनसी मशीनें
स्व-चालित लॉन मावर्स
उपभोक्ता इलेक्ट्रॉनिक्स
घरेलू उपकरण
औद्योगिक उपस्कर

उत्पाद उपस्थिति

अनुप्रयोग दिशानिर्देश

पुष्टि करें कि मोटर के वोल्टेज और पावर पैरामीटर निर्दिष्ट रेंज से अधिक नहीं हैं।
यह ड्राइवर बोर्ड हाउसिंग और हीटसिंक के बिना आता है। यह बिना किसी हीटिंक के 60W से नीचे की मोटरों को चला सकता है, लेकिन सामान्य वेंटिलेशन की आवश्यकता होती है।
5V आउटपुट पोर्ट केवल बाहरी पोटेंशियोमीटर के लिए है या गति समायोजन, कम्यूटेशन और सक्षम ऑपरेशन के लिए स्विच करता है। बाहरी बिजली उपकरणों को कनेक्ट न करें।

वायरिंग का नक्शा

नियंत्रण बंदरगाह

5V:बाहरी पोटेंशियोमीटर या स्विच के लिए ड्राइवर बोर्ड आंतरिक आउटपुट वोल्टेज
Z/f:घूर्णन दिशा नियंत्रण बंदरगाह (5V उच्च स्तर = आगे, 0V/GND = रिवर्स)
वीआर:स्पीड कंट्रोल पोर्ट (एनालॉग वोल्टेज 0.1V-5V या PWM 1K-20KHz, 5V आयाम)
एम:स्पीड पल्स सिग्नल आउटपुट (5V पल्स सिग्नल)
GND:चालक बोर्ड आंतरिक नियंत्रण आधार

पावर पोर्ट

एमए, एमबी, एमसी:मोटर चरण कनेक्शन
GND:डीसी नकारात्मक
VCC:डीसी पॉजिटिव

स्थापना नोट

चालक बोर्ड और मोटर के बीच की दूरी 50 सेमी से अधिक होने पर परिरक्षित तारों का उपयोग करें
नियंत्रण बंदरगाह दूरी: 2.54 मिमी
पावर पोर्ट डिस्टेंस: 3.96 मिमी
ड्राइवर MOSFET और हीटसिंक/इंस्टॉलेशन प्लेट के बीच इन्सुलेशन सुनिश्चित करें

DIMENSIONS

विनिर्माण प्रक्रिया

पैकेजिंग सूचना

BLDC मोटर ड्राइवर एक व्यक्तिगत एंटीस्टैटिक बैग में अच्छी तरह से पैक किया जाता है।

अक्सर पूछे जाने वाले प्रश्नों

समय सीमा

नमूना: 5 दिन
मास ऑर्डर: 2-3 सप्ताह

न्यूनतम आदेश मात्रा

1 सभी श्रृंखला उत्पादों के लिए सेट

गारंटी

डिलीवरी की तारीख से 12 महीने

तकनीकी समर्थन

हम 1-ऑन -1 सेवा और तकनीकी सहायता प्रदान करते हैं
