उत्पाद की विशेषताएं

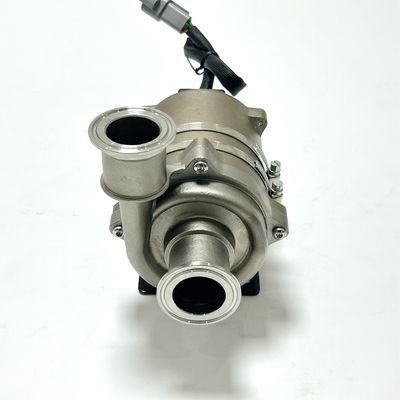

उत्पाद का नामःBLDC इलेक्ट्रिक वाटर पंप

मॉडलःOWPD650B-1

सेवा जीवनः 40000 घंटे

आईपी ग्रेडः IP67

उपस्थितिः स्टेनलेस स्टील प्राकृतिक रंग

कोष्ठक: अलग

शोरः ≤65dB ((A)

वजनः 4.26 किलोग्राम

तन्यताः 0.4Mpa पर, रिसाव < 1ml

लौ retardant: GB/T 2408 मानक के अनुसार यह क्षैतिज दहन HB स्तर और ऊर्ध्वाधर दहन V-0 स्तर को पूरा करता है

यांत्रिक शक्तिः QC/T413-2015 मानक के अनुसार, गंभीरता रेटिंग को पूरा करता हैः इंजन पर

निषिद्ध पदार्थः GBT 30512-2014 को पूरा करता है

बुनियादी मापदंडः

नामित वोल्टेजः 48VDC

ऑपरेटिंग वोल्टेज रेंज:30-60VDC

रेटेड करंटः 15±5% A

नामित दक्षताः 120L/मिनट@180Kpa

इनपुट पावरः 700W±5%

अधिकतम प्रवाह दरः 180±5% एल/मिनट

अधिकतम सिरः 23±1 मीटर

गति सीमाः 2500rpm-5500rpm

प्रतिरोधः 2.6±3%Ω

प्रेरणः अक्ष-Q 14mH अक्ष-D 13mH

BEMF: 24.5±3%V

ध्रुवों की जोड़ी की संख्याः ध्रुवों की 3 जोड़ी

इन्सुलेशन रेटिंगः F

विद्युत शक्तिः <1mA >500MΩ

हार्नेस की लंबाईः U V W पावर कॉर्ड की लंबाई 300 मिमी

प्लग-इन की जानकारीः Amphenol:AT04-3P-RD01-NFK

उपयोग का दायरा

परिवेश का तापमानः -40°C से 85°C

तरल का तापमानः -40°C से 85°C

तरल प्रकार: वाणिज्यिक शीतल द्रव्यों का उपयोग पानी के पंपों के साथ किया जा सकता है, लेकिन विभिन्न शीतल द्रव्यों का मिश्रण करने की अनुमति नहीं है। पानी और एंटीफ्रीज के मिश्रण अनुपात को 50/50 से 40/60 की सीमा में चुना जाता है।

ठंडा करने की प्रणाली को पूरी तरह से मीडिया से भरने के लिए, ठंडा करने की प्रणाली को पूरी तरह से वैक्यूम तक निकाला जाना चाहिए।

स्थापनाः आवेदन में स्थापना स्थान और विशिष्ट निर्धारण तत्वों/बंदी उपकरणों की परिभाषा में कंपन और शोर की आवश्यकताओं को ध्यान में रखा जाना चाहिए।और स्थापना की स्थिति को कनेक्शन प्रणाली की सतह/अंदर पर पानी के संचय से बचना चाहिए.

विशिष्ट अनुप्रयोग: ऊर्जा भंडारण थर्मल प्रबंधन प्रणाली, तरल-कूल्ड चार्जिंग कैबिनेट, डेटा सेंटर प्रणाली

नियंत्रक के उपयोग के लिए निर्देश

पीसीबीए आयामः 100 मिमी*90 मिमी, ऊंचाईः 32 मिमी

नियंत्रक की स्थापना आयामः

हीटसिंक का आकार:120mm*100mm, हीटसिंक की मोटाई:8mm

कुल ऊंचाई (पीसीबीए सहित):42 मिमी,माउंटिंग सॉकेट:4 मिमी*5 मिमी ((एम 3 शिकंजा का उपयोग करें)

I/O नियंत्रण पोर्ट

1. पीडब्ल्यूएम. पीडब्ल्यूएम इनपुट आवृत्तिः 100-1000 हर्ट्ज (200 हर्ट्ज अनुशंसित), पीडब्ल्यूएम आयामः 10-48 वी, ड्यूटी साइकिल गति विनियमन रेंज विवरणः 0%-10%: पंप स्टॉप (7% को स्टॉप सिग्नल के लिए अनुशंसित है), 11%-55%:पंप न्यूनतम गति संचालन56% से 90%: रैखिक गति सीमा, 91% से 100%: पंप की अधिकतम गति संचालन
2. दोष. दोष प्रतिक्रिया सिग्नल आउटपुट (वर्तमान प्रकार): सामान्य संचालन के लिए उच्च स्तर (48V), दोष के लिए निम्न स्तर (<1V), और दोष प्रतिक्रिया के लिए विशिष्ट संचालन वर्तमान 5mA है
3. GND. सिग्नल GND.
4. वीएसपी. एनालॉग वोल्टेज इनपुट स्पीड विनियमन (0-10V)
5. 10V. 10V आपूर्ति.

पंप स्थापना का आकार

पंप का प्रदर्शन

परीक्षण बेंच की योजनाबद्ध आरेख
