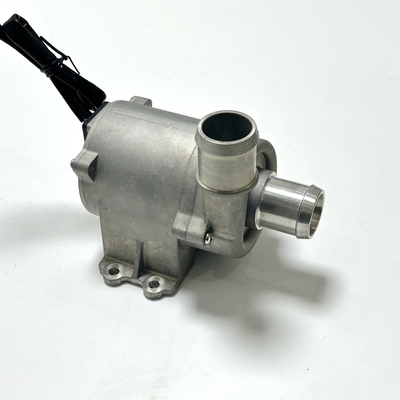

औद्योगिक शीतलन उपकरण के लिए OWPA650L-1 विद्युत शीतल द्रव पंप

उपयोग का दायरा

परिवेश का तापमानः -40°C से 85°C

तरल का तापमानः -40°C से 85°C

तरल प्रकार: पानी के पंपों के साथ वाणिज्यिक शीतलक का प्रयोग किया जा सकता है, लेकिन विभिन्न शीतलक मिश्रण की अनुमति नहीं है।

स्थापनाः आवेदन में स्थापना स्थान और विशिष्ट निर्धारण तत्वों/बंदी उपकरणों की परिभाषा में कंपन और शोर की आवश्यकताओं को ध्यान में रखा जाना चाहिए।और स्थापना की स्थिति को कनेक्शन प्रणाली की सतह/अंदर पर पानी के संचय से बचना चाहिए.

विशिष्ट अनुप्रयोग: ऊर्जा भंडारण थर्मल प्रबंधन प्रणाली, तरल-कूल्ड चार्जिंग कैबिनेट, डेटा सेंटर प्रणाली

50/50 से लेकर 40/60 के बीच एंटीफ्रीज का चयन किया जाता है।

ठंडा करने की प्रणाली को पूरी तरह से मीडिया से भरने के लिए, ठंडा करने की प्रणाली को पूरी तरह से वैक्यूम तक निकाला जाना चाहिए।

उत्पाद की विशेषताएं

उत्पाद का नामःBLDC इलेक्ट्रिक वाटर पंप

मॉडलःOWPA650L-1

सेवा जीवनः 40000 घंटे

आईपी ग्रेडः IP67

उपस्थितिः एल्यूमीनियम मिश्र धातु प्राकृतिक रंग

ब्रैकेट: ऑल इन वन

शोरः ≤65dB ((A)

वजनः 2.7 किलो

तन्यताः 0.4Mpa पर, रिसाव < 1ml

लौ retardant: GB/T 2408 मानक के अनुसार यह क्षैतिज दहन HB स्तर और ऊर्ध्वाधर दहन V-0 स्तर को पूरा करता है

यांत्रिक शक्तिः QC/T413-2015 मानक के अनुसार, गंभीरता रेटिंग को पूरा करता हैः इंजन पर

निषिद्ध पदार्थः GBT 30512-2014 को पूरा करता है

बुनियादी मापदंडः

नामित वोल्टेजः 220VAC

ऑपरेटिंग वोल्टेज रेंज:30-60VDC

रेटेड करंटः 3.4±5% A

नामित दक्षताः 120L/मिनट@180Kpa

इनपुट पावरः 700W±5%

अधिकतम प्रवाह दरः 180±5% एल/मिनट

अधिकतम सिरः 23±1 मीटर

गति सीमाः 2500rpm-5500rpm

प्रतिरोधः 2.6±3%Ω

प्रेरणः अक्ष-Q 14mH अक्ष-D 13mH

BEMF: 24.5±3%V

ध्रुवों की जोड़ी की संख्याः ध्रुवों की 3 जोड़ी

इन्सुलेशन रेटिंगः F

विद्युत शक्तिः <1mA >500MΩ

हार्नेस की लंबाईः U V W पावर कॉर्ड की लंबाई 300 मिमी

प्लग-इन की जानकारीः Amphenol:AT04-3P-RD01-NFK

उपयोग का दायरा

परिवेश का तापमानः -40°C से 85°C

तरल का तापमानः -40°C से 85°C

तरल प्रकार: वाणिज्यिक शीतल द्रव्यों का उपयोग पानी के पंपों के साथ किया जा सकता है, लेकिन विभिन्न शीतल द्रव्यों का मिश्रण करने की अनुमति नहीं है। पानी और एंटीफ्रीज के मिश्रण अनुपात को 50/50 से 40/60 की सीमा में चुना जाता है।

ठंडा करने की प्रणाली को पूरी तरह से मीडिया से भरने के लिए, ठंडा करने की प्रणाली को पूरी तरह से वैक्यूम तक निकाला जाना चाहिए।

स्थापनाः आवेदन में स्थापना स्थान और विशिष्ट निर्धारण तत्वों/बंदी उपकरणों की परिभाषा में कंपन और शोर की आवश्यकताओं को ध्यान में रखा जाना चाहिए।और स्थापना की स्थिति को कनेक्शन प्रणाली की सतह/अंदर पर पानी के संचय से बचना चाहिए.

विशिष्ट अनुप्रयोग: ऊर्जा भंडारण थर्मल प्रबंधन प्रणाली, तरल-कूल्ड चार्जिंग कैबिनेट, डेटा सेंटर प्रणाली

पंप स्थापना का आकार

पंप का प्रदर्शन

परीक्षण बेंच की योजनाबद्ध आरेख
