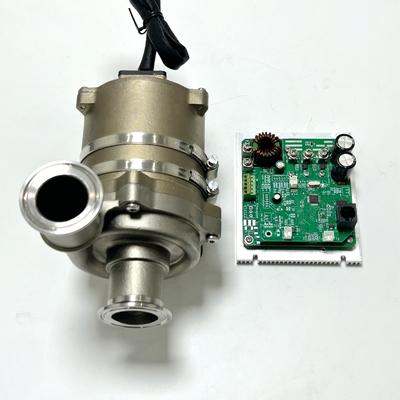

फ्लोराइड तरल परिसंचरण के लिए मूल 48V इलेक्ट्रिक पानी पंप। चीन निर्माता आपूर्तिकर्ता बड़ी मात्रा के लिए अच्छी कीमत।

उत्पाद की विशेषताएं

उत्पाद का नामःBLDC इलेक्ट्रिक वाटर पंप

मॉडलःOWPD650B-1

सेवा जीवनः 40000 घंटे

आईपी ग्रेडः IP67

वजनः 4.26 किलोग्राम

तन्यताः 0.4Mpa पर, रिसाव < 1ml

उपस्थितिः स्टेनलेस स्टील प्राकृतिक रंग

कोष्ठक: अलग

शोरः ≤65dB ((A)

लौ retardant: GB/T 2408 मानक के अनुसार यह क्षैतिज दहन HB स्तर और ऊर्ध्वाधर दहन V-0 स्तर को पूरा करता है

यांत्रिक शक्तिः QC/T413-2015 मानक के अनुसार, गंभीरता रेटिंग को पूरा करता हैः इंजन पर

निषिद्ध पदार्थः GBT 30512-2014 को पूरा करता है

बुनियादी मापदंडः

नामित वोल्टेजः 48VDC

ऑपरेटिंग वोल्टेज रेंज:30-60VDC

रेटेड करंटः 15±5% A

नामित दक्षताः 120L/मिनट@180Kpa

इनपुट पावरः 700W±5%

अधिकतम प्रवाह दरः 180±5% एल/मिनट

अधिकतम सिरः 23±1 मीटर

गति सीमाः 2500rpm-5500rpm

प्रतिरोधः 2.6±3%Ω

प्रेरणः अक्ष-Q 14mH अक्ष-D 13mH

BEMF: 24.5±3%V

ध्रुवों की जोड़ी की संख्याः ध्रुवों की 3 जोड़ी

इन्सुलेशन रेटिंगः F

विद्युत शक्तिः <1mA >500MΩ

हार्नेस की लंबाईः U V W पावर कॉर्ड की लंबाई 300 मिमी

प्लग-इन की जानकारीः Amphenol:AT04-3P-RD01-NFK

नियंत्रक के उपयोग के लिए निर्देश

पीसीबीए आयामः 100 मिमी*90 मिमी, ऊंचाईः 32 मिमी

नियंत्रक की स्थापना आयामः

हीटसिंक का आकार:120mm*100mm, हीटसिंक की मोटाई:8mm

कुल ऊंचाई (पीसीबीए सहित):42 मिमी,माउंटिंग सॉकेट:4 मिमी*5 मिमी ((एम 3 शिकंजा का उपयोग करें)

I/O नियंत्रण पोर्ट

1. पीडब्ल्यूएम. पीडब्ल्यूएम इनपुट आवृत्तिः 100-1000 हर्ट्ज (200 हर्ट्ज अनुशंसित), पीडब्ल्यूएम आयामः 10-48 वी, ड्यूटी साइकिल गति विनियमन रेंज विवरणः 0%-10%: पंप स्टॉप (7% को स्टॉप सिग्नल के लिए अनुशंसित है), 11%-55%:पंप न्यूनतम गति संचालन56% से 90%: रैखिक गति सीमा, 91% से 100%: पंप की अधिकतम गति संचालन
2. दोष. दोष प्रतिक्रिया सिग्नल आउटपुट (वर्तमान प्रकार): सामान्य संचालन के लिए उच्च स्तर (48V), दोष के लिए निम्न स्तर (<1V), और दोष प्रतिक्रिया के लिए विशिष्ट संचालन वर्तमान 5mA है
3. GND. सिग्नल GND.
4. वीएसपी. एनालॉग वोल्टेज इनपुट स्पीड विनियमन (0-10V)
5. 10V. 10V आपूर्ति.

पंप स्थापना का आकार

पंप का प्रदर्शन

परीक्षण बेंच की योजनाबद्ध आरेख
