| एमओक्यू: | 5 सेट |
| कीमत: | बातचीत योग्य |
| मानक पैकेजिंग: | मानक पैकिंग |
| वितरण अवधि: | 5-25 दिन |
| भुगतान विधि: | टी/टी, एल/सी |
| आपूर्ति क्षमता: | 300 सेट / दिन |

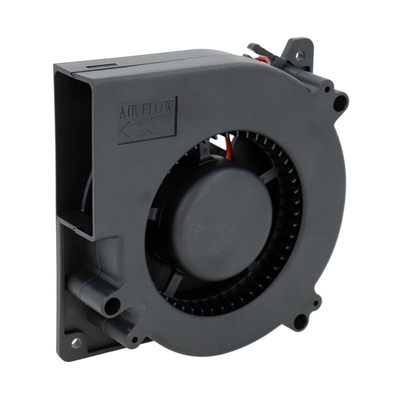

स्प्लिट ब्लोअर इंपेलर 225-86 डीसी फैन मोटर बीएलडीसी सेंट्रीफ्यूगल फैन
।
1: ब्रशलेस डीसी एयर ब्लोअर विशेषताएं:
1: उच्च गति, विशेष हाई-स्पीड बॉल बेयरिंग (NMB) लंबी सेवा जीवन और कम शोर प्रदान करता है
2: कॉम्पैक्ट आकार डिजाइन द्वारा उच्च दबाव और एयरफ्लो आउटपुट
3: उच्च दक्षता, ब्रश मोटर ब्लोअर से कहीं अधिक कुशल
4: उच्च विश्वसनीयता, विशेष नियंत्रक काम को और अधिक विश्वसनीय बनाते हैं
5: उच्च बुद्धिमान, PWM गति विनियमन, सकारात्मक उलटा, पीजी सिग्नल प्रतिक्रिया, बुद्धिमान नियंत्रण
2:
|
सामग्री
|
प्ररित करनेवाला PA66 से बना है
|
|
सहनशीलता
|
बॉल बियरिंग
|
|
गति नियंत्रण
|
नियंत्रण इनपुट 0-5/10V या PWM
|
|
वर्किंग टेम्प।
|
-40 ~ + 60 डिग्री सेल्सियस
|
|
इन्सुलेशन वर्ग
|
बी
|
|
संरक्षण वर्ग
|
IP55
|
|
स्वीकृति
|
सीसीसी, सीई
|
3: उत्पाद पैरामीटर
| नमूना | OWB9290-24 | OWB9290-48 |
| रेटेड वोल्टेज | 24वीडीसी | 48VDC |
| रेटेड वर्तमान (खुला) | 7ए | 3.9ए |
| वायु प्रवाह (खुला) | 33एम3/एच | 35 मी3/एच |
| मोटर गति (खुला) | 22000 आरपीएम | 24000RPM |
| रेटेड वर्तमान (बंद) | 3.4ए | 2.2ए |
| वायु दाब (बंद) | 10.5 केपीए | 12kPa |
| मोटर गति (बंद) | 25800 आरपीएम | 27300 आरपीएम |
| मोटर पोल | 4 | 4 |
| चरण प्रतिरोध | 0.82 ओम | 1.53 ओम |
| शोर | 80 डीबीए | 80 डीबीए |
| बॉल बियरिंग | NMB हाई-स्पीड बॉल बेयरिंग | |
| ड्राइविंग मोटर | 3 चरण ब्रशलेस डीसी मोटर | |
| हॉल सेंसर कोण | 120° | |
| आरपीएम-पल्स | 1 हर्ट्ज = 30 आरपीएम | |
| घुमावदार प्रकार | डेल्टा | |
| वाइंडिंग वोल्टेज का सामना करती है | 500VDC (1 मिनट) | |
| इन्सुलेशन वर्ग | कक्षा एफ | |
| ब्लोअर का वजन | 490 ग्राम | |
| आईपी ग्रेड | IP54 | |
| प्रचालन तापमान | -20 ℃ ~ 50 ℃ | |
| सेवा जीवन (40 ℃ के तहत) | 10000 घंटे | |
OWB9290 श्रृंखला ब्रशलेस डीसी हवा धौंकनी
4: उत्पाद प्रदर्शन
OWB9290 ब्रशलेस डीसी ब्लोअर कम्यूटिंग अवधि
OWB9290 ब्रशलेस डीसी ब्लोअर प्रदर्शन वक्र
5: समग्र आयाम
6: वायरिंग आरेख
| पिन 4 | लाल | +5 वी |
| पिन 5 | बैंगनी | हॉल ए |
| पिन 6 | हरा | हॉल बी |
| पिन 7 | स्लेटी | हॉल सी |
| पिन 8 | काला | जीएनडी |
| पिन 1 | पीला | मोटर चरण ए |
| पिन 2 | नीला | मोटर चरण बी |
| पिन 3 | सफेद | मोटर चरण सी |
7: ध्यान
1: अधिकतम वायु दाब के तहत काम नहीं कर रहा है, वायु प्रवाह अधिकतम वायु दाब पर बहुत छोटा है, और यह उपयोग करने के लिए सुरक्षित नहीं है।
2: इंटेक से जुड़ा एक फिल्टर जोड़ें, जिससे ब्लोअर लंबे समय तक सेवा जीवन देता है।
3: सही रोटेशन दिशा CCW है
4: उच्च तापमान, उच्च आर्द्रता, उच्च चुंबकीय क्षेत्र में ब्लोअर का उपयोग न करें
5: कृपया ब्लोअर के लिए उपयुक्त बिजली आपूर्ति का उपयोग करें।
6: कृपया सूटबेल ड्राइवर / नियंत्रक मॉडल के लिए हमसे संपर्क करें।
|
|
