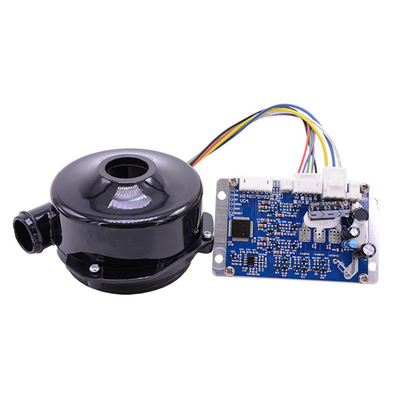

उत्पाद विवरण:
|
| रेटेड वोल्टेज: | 12वीडीसी | वर्तमान मूल्यांकित: | 6.5ए |
|---|---|---|---|
| ड्राइविंग मोटर: | 3 चरण ब्रशलेस मोटर | हॉल सेंसर कोण: | 120° |
| शोर: | 80dB | मोटर गति: | 24000 आरपीएम |
| आईपी ग्रेड: | आईपी54 | कुल भार: | 400 ग्राम |
| हाई लाइट: | वाटरप्रूफ डीसी ब्लोअर फैन,24000RPM इंडस्ट्री ब्लोअर फैन,IP54 डीसी कूलिंग फैन |
||
1: ब्रशलेस डीसी एयर ब्लोअर विशेषताएं:
1. जलरोधी स्तर: IPX5 ~ IP67, पंखे गीले वातावरण में, बाहरी या जलरोधी सुरक्षा के साथ पानी के नीचे काम कर सकते हैं।
2. तार अग्रणी: 2 तार (लाल तार: सकारात्मक; काला तार: नकारात्मक)
3 तार (लाल: सकारात्मक; काला: नकारात्मक; पीला: PWM)
4 तार (लाल: सकारात्मक; काला: नकारात्मक; पीला: पीडब्लूएम; सफेद: एफजी)
3. अतिरिक्त कार्य: ऑटो-रिस्टार्ट, तापमान नियंत्रण गति, गति का पता लगाने, स्टॉपेज अलार्म, वॉटरप्रूफ आदि।
4. हम कनेक्टर के बिना 220 मिमी तार की लंबाई को डिफ़ॉल्ट करते हैं, आपके अनुरोध के अनुसार अनुकूलित किया जा सकता है।पुष्टि के लिए हमें केवल कनेक्टर की तस्वीर और तारों की रैंक चाहिए।
2: ब्रशलेस डीसी एयर ब्लोअर एप्लीकेशन:
1: बफर एयर कुशन
2: इंटेलिजेंट निकटतम
3: इलेक्ट्रिक-ड्राइव कफ-चूसने वाला
4: केंद्रीय वेंटिलेशन सिस्टम
5: वायु शोधक
6: हैंड ड्रायर
7: एयर बबल मशीन
8: वेंटिलेटिंग डिवाइस
9: वैक्यूम क्लीनर
10: सांस लेने की मशीन
11: वायु पंप
12: शीतलन उपकरण
3: उत्पाद पैरामीटर
| नमूना | OWB9250-240 | OWB9250-220 |
| रेटेड वोल्टेज | 24वीडीसी | 24वीडीसी |
| रेटेड वर्तमान (खुला) | 6.5ए | 5ए |
| वायु प्रवाह (खुला) | 42एम3/एच | 37 मी3/एच |
| मोटर गति (खुला) | 24000 आरपीएम | 22000RPM |
| रेटेड वर्तमान (बंद) | 2.3ए | 2.2ए |
| वायु दाब (बंद) | 8kPa | 6.8 केपीए |
| मोटर गति (बंद) | 28500 आरपीएम | 26500 आरपीएम |
| मोटर पोल | 4 | 4 |
| चरण प्रतिरोध | 0.62 ओम | 0.66 ओम |
| शोर | 80 डीबीए | 80 डीबीए |
| बॉल बियरिंग | NMB हाई-स्पीड बॉल बेयरिंग | |
| ड्राइविंग मोटर | 3 चरण ब्रशलेस डीसी मोटर | |
| हॉल सेंसर कोण | 120° | |
| आरपीएम-पल्स | 1 हर्ट्ज = 30 आरपीएम | |
| घुमावदार प्रकार | डेल्टा | |
| वाइंडिंग वोल्टेज का सामना करती है | 500VDC (1 मिनट) | |
| इन्सुलेशन वर्ग | कक्षा एफ | |
| ब्लोअर का वजन | 400 ग्राम | |
| आईपी ग्रेड | IP54 | |
| प्रचालन तापमान | -20 ℃ ~ 50 ℃ | |
| सेवा जीवन (40 ℃ के तहत) | 10000 घंटे | |
4: उत्पाद प्रदर्शन
OWB925024 वीडीसीbrushlessब्लोअर कम्यूटिंग अवधि
OWB9250 ब्रशलेस डीसी ब्लोअर प्रदर्शन वक्र
5: समग्र आयाम
6: वायरिंग आरेख
| पिन 4 | लाल | +5 वी |
| पिन 5 | बैंगनी | हॉल ए |
| पिन 6 | हरा | हॉल बी |
| पिन 7 | स्लेटी | हॉल सी |
| पिन 8 | काला | जीएनडी |
| पिन 1 | पीला | मोटर चरण ए |
| पिन 2 | नीला | मोटर चरण बी |
| पिन 3 | सफेद | मोटर चरण सी |
7: ध्यान
1: अधिकतम वायु दाब के तहत काम नहीं कर रहा है, वायु प्रवाह अधिकतम वायु दाब पर बहुत छोटा है, और यह उपयोग करने के लिए सुरक्षित नहीं है।
2: इंटेक से जुड़ा एक फिल्टर जोड़ें, जिससे ब्लोअर लंबे समय तक सेवा जीवन देता है।
3: सही रोटेशन दिशा CCW है
4: उच्च तापमान, उच्च आर्द्रता, उच्च चुंबकीय क्षेत्र में ब्लोअर का उपयोग न करें
5: कृपया ब्लोअर के लिए उपयुक्त बिजली आपूर्ति का उपयोग करें।
