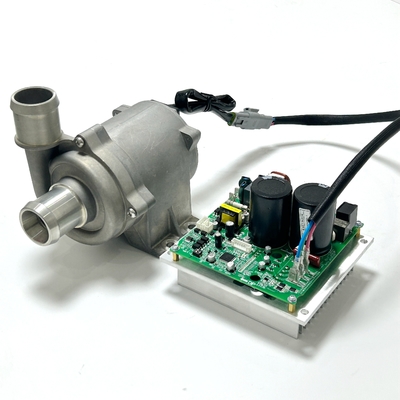

थर्मल मैनेजमेंट सिस्टम पर ग्लाइकोल सर्कुलेशन के लिए AC220V इलेक्ट्रिक शीतल पंप।

उत्पाद की विशेषताएं

उत्पाद का नामःBLDC इलेक्ट्रिक वाटर पंप

मॉडलःOWPA650L-1

सेवा जीवनः 40000 घंटे

आईपी ग्रेडः IP67

उपस्थितिः एल्यूमीनियम मिश्र धातु प्राकृतिक रंग

ब्रैकेट: ऑल इन वन

शोरः ≤65dB ((A)

तन्यताः 0.4Mpa पर, रिसाव < 1ml

वजनः 2.7 किलो

लौ retardant: GB/T 2408 मानक के अनुसार यह क्षैतिज दहन HB स्तर और ऊर्ध्वाधर दहन V-0 स्तर को पूरा करता है

यांत्रिक शक्तिः QC/T413-2015 मानक के अनुसार, गंभीरता रेटिंग को पूरा करता हैः इंजन पर

निषिद्ध पदार्थः GBT 30512-2014 को पूरा करता है

उपयोग का दायरा

परिवेश का तापमानः -40°C से 85°C

तरल का तापमानः -40°C से 85°C

तरल प्रकार: वाणिज्यिक शीतल द्रव्यों का उपयोग पानी के पंपों के साथ किया जा सकता है, लेकिन विभिन्न शीतल द्रव्यों का मिश्रण करने की अनुमति नहीं है। पानी और एंटीफ्रीज के मिश्रण अनुपात को 50/50 से 40/60 की सीमा में चुना जाता है।

ठंडा करने की प्रणाली को पूरी तरह से मीडिया से भरने के लिए, ठंडा करने की प्रणाली को पूरी तरह से वैक्यूम तक निकाला जाना चाहिए।

स्थापनाः आवेदन में स्थापना स्थान और विशिष्ट निर्धारण तत्वों/बंदी उपकरणों की परिभाषा में कंपन और शोर की आवश्यकताओं को ध्यान में रखा जाना चाहिए।और स्थापना की स्थिति को कनेक्शन प्रणाली की सतह/अंदर पर पानी के संचय से बचना चाहिए.

विशिष्ट अनुप्रयोग: ऊर्जा भंडारण थर्मल प्रबंधन प्रणाली, तरल-कूल्ड चार्जिंग कैबिनेट, डेटा सेंटर प्रणाली

बुनियादी मापदंडः

नामित वोल्टेजः 220VAC

ऑपरेटिंग वोल्टेज रेंज:170~275VAC

रेटेड करंटः 3.5±5% A

नामित दक्षताः 120L/मिनट@180Kpa

इनपुट पावरः 700W±5%

BEMF: 24.5±3%V

ध्रुवों की जोड़ी की संख्याः ध्रुवों की 3 जोड़ी

इन्सुलेशन रेटिंगः F

विद्युत शक्तिः <1mA >500MΩ

हार्नेस की लंबाईः U V W पावर कॉर्ड की लंबाई 300 मिमी

प्लग-इन की जानकारीः Amphenol:AT04-3P-RD01-NFK

अधिकतम प्रवाह दरः 180±5% एल/मिनट

अधिकतम सिरः 23±1 मीटर

गति सीमाः 2500rpm-5500rpm

प्रतिरोधः 2.6±3%Ω

प्रेरणः अक्ष-Q 14mH अक्ष-D 13mH

सुरक्षा और दोष प्रतिक्रिया कार्य का वर्णन

• आप हमारे मिलान इन्वर्टर नियंत्रक का चयन कर सकते हैं, कृपया विनिर्देश के लिए बिक्री प्रतिनिधि से पूछें।
• उपयोगकर्ता अन्य निर्माताओं के नियंत्रकों का भी चयन कर सकते हैं।

पंप के सामान्य संचालन को सुनिश्चित करने के लिए पंप के लिए अनुकूलित नियंत्रक को निम्नलिखित सुरक्षा कार्यों को पूरा करने की आवश्यकता होती है।

पंप स्थापना का आकार

6पंप का प्रदर्शन

परीक्षण बेंच का आरेख
